Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

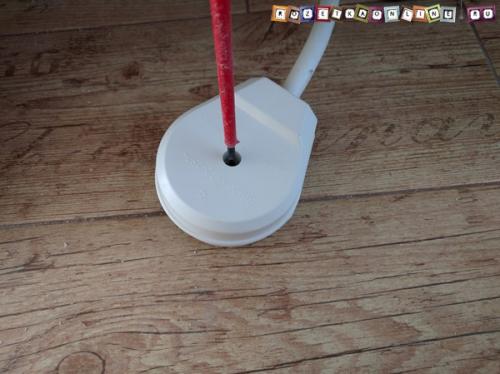

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

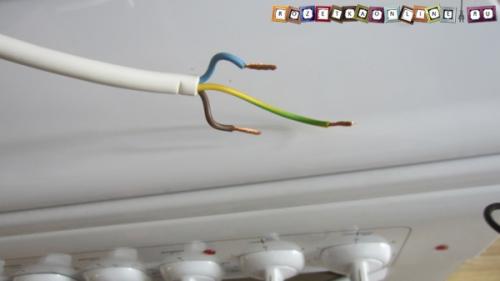

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

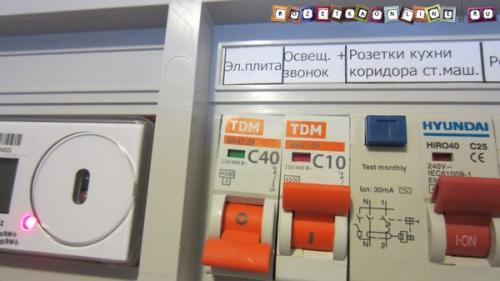

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Как подключить электроплиту в частном доме. Схема и способы подключения

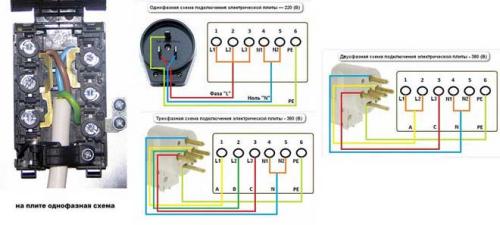

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

• жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
• клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Подключение электроплиты без заземления. Можно ли подключить духовой шкаф без заземления

В нашей стране есть много жилых объектов построенных в то время, когда заземление предусматривалось только на промышленных объектах. Если ваша квартира принадлежит к одной из таких «старинных» построек, то эта статья для вас.

Подключить духовой шкаф несложно, особенно, если он независимый. Такие шкафы просто подключаются к обычной розетке. Единственное условие, которое должно быть при этом выполнено – ваша проводка должна иметь сечение 2,5 мм² по алюминию или 1,5 мм² по меди. Связано это с тем, что современные духовые шкафы имеют мощность порядка 3 кВт и именно указанные провода способны выдержать подобную мощность. Если у вас зависимый шкаф то читайте статью как правильно подключить независимый духовой шкаф и варочную панель.

Итак, что же делать, если у вас нет заземления и можно ли в этом случае пользоваться шкафом?

В большинстве электронных устройств установлен высокочастотный фильтр. Вдаваться в подробности его принципа действия не буду, просто поверьте мне на слово: если такой фильтр в устройстве имеется, то на корпусе будет напряжение 110 вольт. Это напряжение уже считается опасным. А грозит это тем, что вас будет пощипывать током – сильнее или слабее, в зависимости от типа фильтра, от того, на какой поверхности вы стоите и в какой обуви. С этим, в принципе можно и смириться, однако существуют более серьезные последствия.

Из школьного курса физики вы должны помнить, что ток протекает по замкнутому контуру. Электросеть устроена таким образом, что земля стала иметь потенциал нуля (ноль в розетке). Следовательно, если вы стоите на земле без какой – либо защиты и прикасаетесь к фазе, вы замыкаете контур и попадаете под её полное напряжение 220 вольт.

Для чего необходимо заземление? Для того, чтобы оградить вас от поражения электрическим током. Происходит это по причине пробоя какого – либо элемента на корпус устройства и вот тогда вас может ударить током основательно, вплоть до летального исхода. Но если заземление есть, то возникнет короткое замыкание и тогда либо перегорят пробки, либо выключится автомат, либо сгорит провод.

Что можно сделать, если заземления у вас нет:

1. Если в вашем доме более 20 лет не производился капитальный ремонт внутридомовых магистралей (и/или распределительных щитков), то нужно писать заявление в отвечающие за электрохозяйство компании с просьбой сделать капитальный ремонт электропроводки на основании ВСН 58-88 (р). Согласно новым нормативам, они должны сделать заземление и подвести его к щиткам. Дальше отдельным проводом и своими силами вы заводите заземление в квартиру и подключаете к нужным вам устройствам (в данном случае духовому шкафу). По этим же нормативам, если квартира не приватизирована, раз в 40 лет меняется внутриквартирная проводка.
2. В случае, если капитального ремонта электропроводки не предвидится, вам поможет установка УЗО или диффавтомата с дифференциальным током 10, 15 или 30 мА (чем меньше значение, тем безопаснее для вас). Важная особенность – УЗО ставится только совместно с автоматом. Диффавтомат – это уже совмещенное УЗО с автоматом. Совсем не обязательно делать это в щитке, сейчас продаются УЗО, которые включаются в розетку, в виде кабеля с вилкой, в виде самой розетки и т.д. То есть, не требуется специальных навыков при установке такой защиты, если не устанавливать УЗО в щиток.
3. Если вы все же хотите иметь полноценную защиту, то для этого придется делать контур заземления.
4. Можно использовать металлические трубопроводы, проложенные в земле, то есть ваш водопровод, однако перед этим желательно убедиться в том, что он отвечает требованиям защитного заземления, а для этого желательно вызвать грамотного электрика, который сделает замер сопротивления трубопровода по отношению к земле. Если этого не сделать, возникает опасность поражения электрическим током не только вас, но и соседей, а также возможностью быстрого выхода из строя трубопровода, поскольку возникает такое опасное явление, как эрозия, которое быстро разрушает металл.
5. Вариант довольно дорогой, но в то же время безопасный – использовать разделительный трансформатор. Обмотки такого трансформатора электрически не соединены между собой и в случае пробоя изоляции устройства вы не попадете под напряжение, поскольку не возникнет замкнутого контура.

Источник: https://mdmstroyproekt.ru/novosti/kak-podklyuchit-elektroplitu-goreniya-samostoyatelno-v-chyom-udobstvo-elektricheskih-plit

Как подключить электроплиту с четырьмя проводами. Электрические схемы подключения электроплиты

Большинство моделей данного оборудования подключают к сети 220 В (однофазное подключение) или к 380 В (двухфазное или трехфазное).  Для разной величины напряжения применяются разные схемы, которые монтируются при помощи специальных перемычек в клеммном разъеме электрической плиты.  Схема подключения указывается в инструкции к прибору или предоставлена в виде наклейки на плоскости задней панели рядом с клеммным разъемом.  Клеммы (контакты) изображаются стандартно – L1, L2, L3, N1, N2, PE – и также стандартные схемы подключения к ним.

Схема однофазного подключения (рис. 4).

                               Подключение электроплиты  Рис. 4

Схема двухфазного подключения (рис. 5).

                           Подключение электроплиты Рис. 5

Схема трехфазного подключения (рис. 6)

                          Подключение электроплиты Рис. 6

Установку, монтаж и подключение электроплиты выполняют в определенной последовательности. Прежде всего, после распаковки оборудования, его проверяют на наличие механических повреждений.  Обязательно: плиту следует устанавливать по уровню, регулируя его с помощью ножек.

Дальше – установить новую или заменить розетку. Розетка должна быть специальной: силовая с заземлением, изготовленная из специального материала, выдерживающего повышенную температуру и нагрузку.  Стандартная бытовая розетка подходит лишь для электрических плит небольшой мощности (как правило, с одной или двумя конфорками и без духового отделения).

Подсоединить к плите кабель и, используя силовую вилку, подключить ее к электропитанию.  Для подключения плиты, которая работает на однофазном питании, групповую линию выполняют 3-х проводным кабелем. Для трехфазного питания используют 5-ти проводные кабели с отдельными N и PE проводниками.  Сечение кабелей подбирают так, чтобы оно соответствовало величине передаваемому по нему току нагрузки, то есть плиты. Параметры вводного автомата не должны быть больше тока, на который предусмотрен штепсельный разъем. Например, для разъема 32 А номинал автовыключателя не должен превышать 32 А. Сечение кабеля в таком случае должно быть 6 мм.  Перед началом эксплуатации электроплиты нужно внимательно ознакомиться с Инструкцией к ней.

Источник: https://mdmstroyproekt.ru/novosti/kak-podklyuchit-plitu-gorenie-samostoyatelno-samostoyatelnoe-podklyuchenie-elektricheskoy

Как подключить электроплиту 380 на 220. Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Как подключить трехфазную плиту в однофазную сеть. О заземлении

Перед тем как подключить электрическую плиту, вы должны осознать, что этот прибор имеет большую мощность. Поэтому заземлять его надо в обязательном порядке.

Самый простой вариант – провести заземление через систему заземления частного дома. Конечно, если оно есть. Обычно заземлительный контур формируется на улице и вводится в распределительный щиток, где устанавливается болт. Именно к нему земля и присоединяется гайкой.

Система заземления в распределительном щитеИсточник legkovmeste.ru

Если заземления в доме нет, то его можно сделать. Это небольшая проблема, которая решается быстро. Для этого на улице около дома вбиваются три штыря, сделанные, к примеру, из стальной арматуры. Вместо них можно использовать любой металлопрофиль. Штыри вбиваются на глубину до 2 м по углам равностороннего треугольника и соединяются между собой той же арматурой или стальной полосой толщиною 3 мм и шириною 30 мм.

После чего треугольный контур соединяется с распределительным щитом той же полосой или проволокой катанкой диаметром 6 мм. В щите устанавливается болт, к которому и будут подводиться все заземляющие провода от бытовой техники. А может быть и от всех розеток.

Как правильно сделать заземляющий контур на улицеИсточник build-experts.ru

Существует вариант и без заземления. Для этого жёлто-зелёный кабель не подключают к контакту на плите. Его просто отгибают в сторону и изолируют. В таком случае к плите надо быть очень внимательным. К примеру:

1. Установку плиты надо провести так, чтобы человек, который её эксплуатирует, не смог бы одновременно одной рукой схватиться за металлическую поверхность плиты или её элементы, а другой за какой-нибудь токопроводящий элемент. Например, за раковину, кран, смеситель и прочее.
2. Около электроплиты надо положить коврик, который бы стал промежуточной прослойкой между человеком и полом. Идеально – если этот коврик будет диэлектрическим.
3. В распределительном щите автомат для плиты лучше заменить дифавтоматом с номиналом в 30 А.

Источник: https://mdmstroyproekt.ru/stati/samostoyatelnoe-podklyuchenie-elektroplity-k-seti-220-v-kak-podklyuchit-elektricheskuyu-plitu

Как подключить электроплиту электролюкс. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.
