Как подключить электроплиту Горения самостоятельно. В чём удобство электрических плит
Без плиты нельзя представить себе ни одной кухни. Она является главным инструментом для приготовления пищи. Не имеет значения, завтрак это, обед или ужин. В домах, к которым проведён газ, как правило, используют газовые устройства. Но последнее время всё популярнее становятся именно электрические приборы. И это не удивительно, ведь на них столько всего можно вкусного приготовить, и газопровод для этого не нужен. Тем более сегодня довольно много новых многоэтажек вообще к нему не подключаются. И электроплита – это реально выход из положения.
К тому же они намного безопасней для здоровья. Ведь для них не надо использовать газ, они не сжигают кислород, и у вас не будет болеть голова, даже если вы включите все конфорки одновременно. И вытяжка для неё нужна не настолько мощная, как для газовой. А это значит, что шуметь и потреблять электроэнергии она будет меньше.
А если вы покупаете не только варочную поверхность, но и духовой шкаф, который работает на электричестве, то вообще здорово выигрываете. Поскольку они имеют невероятное количество разных функций, и ими намного удобней пользоваться. И, что главное, для хозяек, процесс их очистки проходит гораздо легче.
Большое преимущество таких устройств – это то, что с ними не надо постоянно держать на контроле температуру. Вы просто выставляете необходимый режим с помощью панели управления, и прибор его автоматически поддерживает всё время. Это позволяет вашему блюду равномернее прогреваться, быстрее и качественнее готовиться. А это точно порадует ваших домочадцев.
Ими очень удобно управлять, они прекрасно справляются со своими задачами и абсолютно безопасны. Но только если правильно их подключить. А установка этих устройств довольно-таки непростая. И именно её часто относят к минусам данных приборов.
Если вы не опытны в процессах установки подобных устройств, то самостоятельно сделать это вам будет очень сложно.
Большинство магазинов вместе с продажей электроплиты предлагают услуги электрика, который и подключает устройство. Однако не все это предлагают. А самостоятельно вызывать электрика для того, чтобы он просто подключил прибор, может быть для некоторых семей довольно дорогим удовольствием.
Но услугами специалиста настоятельно рекомендуют пользоваться все профессионалы. Поскольку электроплита – это очень мощный потребитель электроэнергии, безопасность её подключения является главным требованием грамотного использования.
Однако если вы обладаете хотя бы базовыми знаниями в области электротехники, то вполне способны самостоятельно всё сделать, без посторонней помощи. Но для этого надо знать некоторые правила и соблюдать их.
Дальше мы расскажем, как правильно подключать электроплиты. Раскроем некоторые правила и нюансы этого процесса. Если вы внимательно всё прочитаете, то сможете произвести сами подключение Ханса, Горение, Занусси, Электролюкс, Бош, Беко и плиты любой другой фирмы.
Как подключить электроплиту В частном доме. Схема и способы подключения
Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.
Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.
Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:
- желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
- красная проволока крепится к зажиму L3 — рабочий контур С;
- синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
- зеленый цвет — заземление.
На вилке в таком варианте присутствует 4 рожка.
Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:
- жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
- клеммы 5, 4 и 6 соединяются как в однофазном варианте.
Как подключить электроплиту с тремя проводами. Как подключить электроплиту к сети 220 В
Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

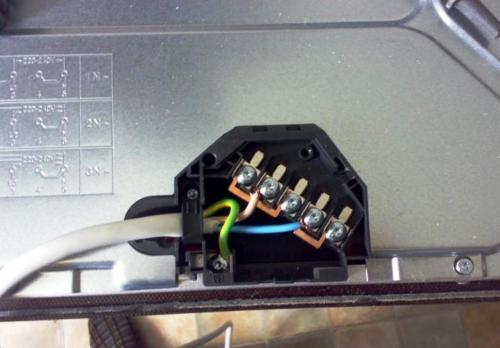

Подключение кабеля к электроплите

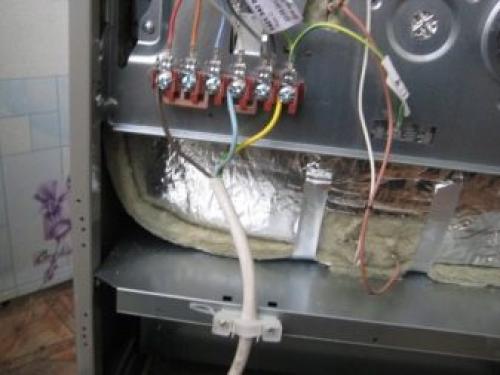

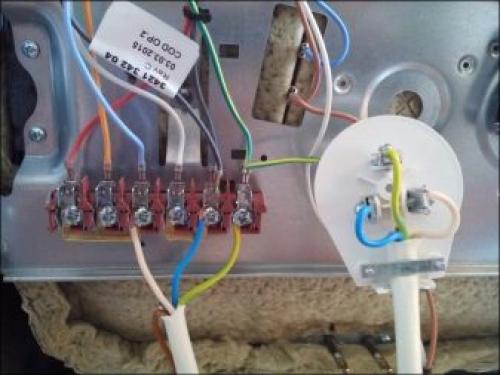

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

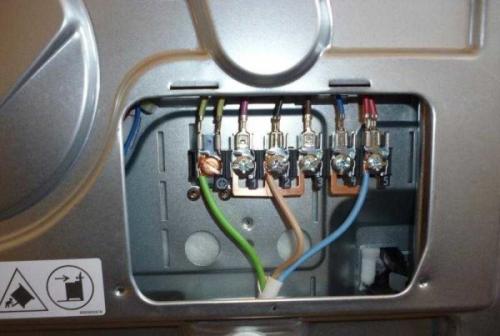

Клеммная колодка, к которой надо подключить электрический шнур

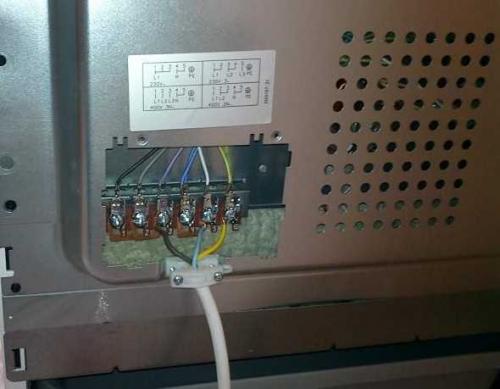

Рядом располагаются схемы подключения для разных сетей.

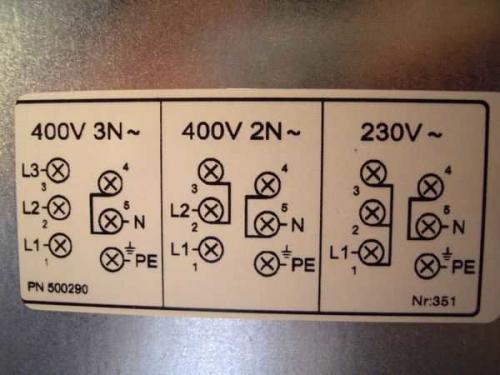

Схематичное изображение подключения для разных сетей
При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

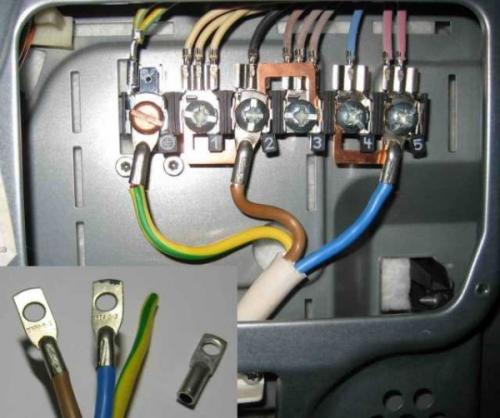

Подключение кабеля к электроплите
Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.
Подключение электроплиты В щитке. Требования к электропроводке
Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещение, где будет устанавливаться плита. Современные варианты электрических плит чаще всего реализуются без проводов. Объяснить это можно не жадностью производителей, а тем, что в соответствии с правилами техники безопасности подключение электроплиты в квартире должно осуществляться при помощи такой вещи, как хорошая клеммная колодка, розетка применяться не должна. То есть здесь должен использоваться безрозеточный метод подключения. Такое решение дает возможность увеличить длину кабеля питания, а кроме автомата для решений помощнее можно установить плавкую вставку.
Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров. Если провод имеет большую длину, то сечение может быть увеличено до 6 квадратных миллиметров. Не следует забывать, что в этом случае необходимо отдельно установить автомат именно для устройства.
Можно, конечно, применять и подключение с применением розетки. Но тогда следует позаботиться о том, чтобы устройство было рассчитано на 32-амперный ток. Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой. В общем, если подытожить вышесказанное, то мы получаем перечень требований, которым должна соответствовать электропроводка:
- для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины;
- должен быть осуществлен монтаж УЗО;
- саму плиту следует заземлить доступным методом;
- в электрическом щитке должен быть установлен отдельный автомат.
Подключение электроплиты без заземления. Можно ли подключить духовой шкаф без заземления
В нашей стране есть много жилых объектов построенных в то время, когда заземление предусматривалось только на промышленных объектах. Если ваша квартира принадлежит к одной из таких «старинных» построек, то эта статья для вас.
Подключить духовой шкаф несложно, особенно, если он независимый. Такие шкафы просто подключаются к обычной розетке. Единственное условие, которое должно быть при этом выполнено – ваша проводка должна иметь сечение 2,5 мм² по алюминию или 1,5 мм² по меди. Связано это с тем, что современные духовые шкафы имеют мощность порядка 3 кВт и именно указанные провода способны выдержать подобную мощность. Если у вас зависимый шкаф то читайте статью как правильно подключить независимый духовой шкаф и варочную панель.
Итак, что же делать, если у вас нет заземления и можно ли в этом случае пользоваться шкафом?
В большинстве электронных устройств установлен высокочастотный фильтр. Вдаваться в подробности его принципа действия не буду, просто поверьте мне на слово: если такой фильтр в устройстве имеется, то на корпусе будет напряжение 110 вольт. Это напряжение уже считается опасным. А грозит это тем, что вас будет пощипывать током – сильнее или слабее, в зависимости от типа фильтра, от того, на какой поверхности вы стоите и в какой обуви. С этим, в принципе можно и смириться, однако существуют более серьезные последствия.
Из школьного курса физики вы должны помнить, что ток протекает по замкнутому контуру. Электросеть устроена таким образом, что земля стала иметь потенциал нуля (ноль в розетке). Следовательно, если вы стоите на земле без какой – либо защиты и прикасаетесь к фазе, вы замыкаете контур и попадаете под её полное напряжение 220 вольт.
Для чего необходимо заземление? Для того, чтобы оградить вас от поражения электрическим током. Происходит это по причине пробоя какого – либо элемента на корпус устройства и вот тогда вас может ударить током основательно, вплоть до летального исхода. Но если заземление есть, то возникнет короткое замыкание и тогда либо перегорят пробки, либо выключится автомат, либо сгорит провод.
Что можно сделать, если заземления у вас нет:
- Если в вашем доме более 20 лет не производился капитальный ремонт внутридомовых магистралей (и/или распределительных щитков), то нужно писать заявление в отвечающие за электрохозяйство компании с просьбой сделать капитальный ремонт электропроводки на основании ВСН 58-88 (р). Согласно новым нормативам, они должны сделать заземление и подвести его к щиткам. Дальше отдельным проводом и своими силами вы заводите заземление в квартиру и подключаете к нужным вам устройствам (в данном случае духовому шкафу). По этим же нормативам, если квартира не приватизирована, раз в 40 лет меняется внутриквартирная проводка.
- В случае, если капитального ремонта электропроводки не предвидится, вам поможет установка УЗО или диффавтомата с дифференциальным током 10, 15 или 30 мА (чем меньше значение, тем безопаснее для вас). Важная особенность – УЗО ставится только совместно с автоматом. Диффавтомат – это уже совмещенное УЗО с автоматом. Совсем не обязательно делать это в щитке, сейчас продаются УЗО, которые включаются в розетку, в виде кабеля с вилкой, в виде самой розетки и т.д. То есть, не требуется специальных навыков при установке такой защиты, если не устанавливать УЗО в щиток.
- Если вы все же хотите иметь полноценную защиту, то для этого придется делать контур заземления.
- Можно использовать металлические трубопроводы, проложенные в земле, то есть ваш водопровод, однако перед этим желательно убедиться в том, что он отвечает требованиям защитного заземления, а для этого желательно вызвать грамотного электрика, который сделает замер сопротивления трубопровода по отношению к земле. Если этого не сделать, возникает опасность поражения электрическим током не только вас, но и соседей, а также возможностью быстрого выхода из строя трубопровода, поскольку возникает такое опасное явление, как эрозия, которое быстро разрушает металл.
- Вариант довольно дорогой, но в то же время безопасный – использовать разделительный трансформатор. Обмотки такого трансформатора электрически не соединены между собой и в случае пробоя изоляции устройства вы не попадете под напряжение, поскольку не возникнет замкнутого контура.
Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт
Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

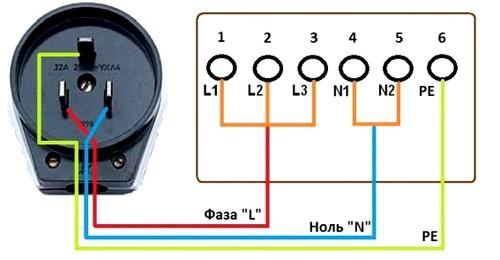

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.
По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.
Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).
Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.
При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .
Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

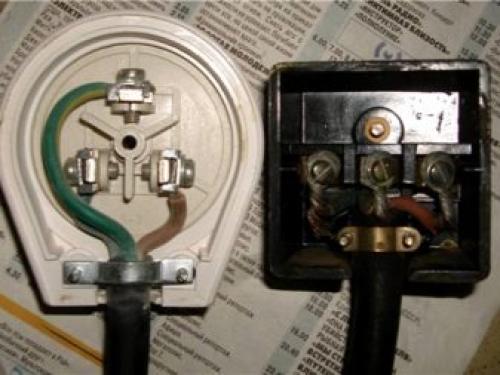

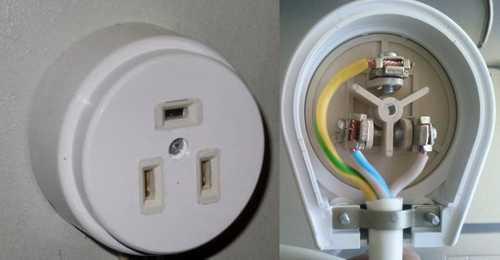

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

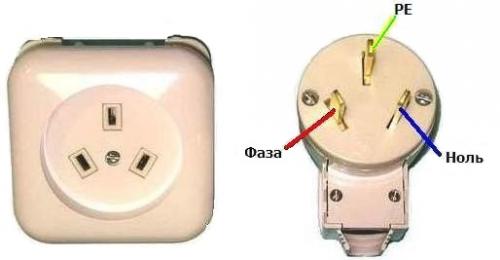

- Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.

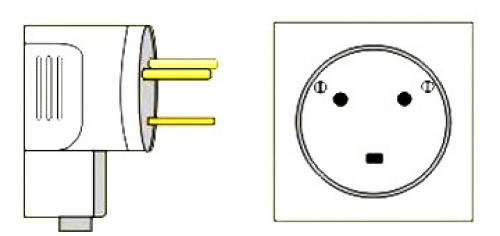

- Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
- Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.
Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.
Как подключить электроплиту электролюкс. Самостоятельное подключение электрической плиты
Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.
Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:
Шаг 1 — Кабели питания, автоматический выключатель и УЗО
Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.
Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.
Таблица: подбор сечения кабеля
Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.
Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.
Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.
Шаг 2 — Установка розетки
Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.
Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :
- Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
- Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
- Для подключения розетки используйте только медный кабель.
- Сечение кабеля должно соответствовать таблице приведенной выше.
- Розетка устанавливается на ровную, не горючую поверхность.
- Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
- Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
- При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
- Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
- Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
- После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.
Подключение электроплиты 4 провода. Правила безопасности при подключении варочной поверхности
Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.
Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.
Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.
От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.
Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.
Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.
