Стержневая арматура разных марок обладает индивидуальными механическими свойствами, которые учитывают при выборе изделия для армирования конструкций из бетона. Основные приведены в таблице №8 ГОСТ 5781-82:

Класс ар­ма­тур­ной ста­ли	Пре­дел те­ку­чес­ти sт	Вре­мен­ное со­про­тив­ле­ние раз­ры­ву sв	От­но­сит. удли­не­ние d5,%	Рав­но­мер­ное удли­не­ние dr, %	Удар­ная вяз­кость при тем­пе­ра­ту­ре -60 °С	Ис­пы­та­ние на из­гиб и в хо­лод­ном со­сто­янии, где с — тол­щи­на от­прав­ки, d — диа­метр прут­ка
Н/мм2	кгс/мм2	Н/мм2	кгс/мм2	МДж/м2	кгс×м/см2
A-I (А240)	235	24	373	38	25	—	—	—	180°; c = d
A-II (А300)	295	30	490	50	19	—	—	—	180°; с = 3d
Ас-II(Ас300)	295	30	441	45	25	—	0,5	5	180°; c = d
A-III(А400)	390	40	590	60	14	—	—	—	90°; с = 3d
A-IV(А600)	590	60	883	90	6	2	—	—	45°; с = 5d
A-V (A800)	785	80	1030	105	7	2	—	—	45°; с = 5d
A-VI (А1000)	980	100	1230	125	6	2	—	—	45°; с = 5d

Свойства стержневой арматуры определяются лабораторными испытаниями, по результату которых составляется протокол. Допускается уклонение от правил ГОСТ по согласованию с заказчиком.

Таблица площади поперечного сечения арматуры

При расчете армирующих стержней, кроме диаметра, также учитывают массу изделий. Она приведена в сортаменте ГОСТ 5781-82:

Но­ми­наль­ный диа­метр стер­жня, мм	Пло­щадь по­пе­реч­но­го се­че­ния, см2	Сред­няя* мас­са 1 м про­фи­ля
6	0,283	0,222
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,54	1,21
16	2,01	1,58
18	2,54	2
20	3,14	2,47
22	3,8	2,98
25	4,91	3,85
28	6,16	4,83
32	8,01	6,31
36	10,18	7,99
40	12,57	9,87
45	15,00	12,48
50	19,63	15,41
55	23,76	18,65
60	28,27	22,19
70	38,48
80

*масса приведена в среднем значении – более точный параметр зависит от конкретной марки, используемой для производства стержневого проката стали.

Гост 34028-2022. Прокат арматурный для железобетонных конструкций. Технические условия

Статус:	взамен
Название рус.:	Прокат арматурный для железобетонных конструкций. Технические условия
Название англ.:	Reinforcing rolled products for reinforced concrete constructions. Specifications
Дата добавления в базу:
Дата актуализации:
Дата введения:
Область применения:	Стандарт распространяется на арматурный прокат гладкого и периодического профилей классов А240, А400, А500 и А600, предназначенный для применения при армировании сборных железобетонных конструкций и при возведении монолитного железобетона, а также на арматурный прокат периодического профиля классов Ап600, А800 и А1000, предназначенный для применения при армировании предварительно напряженных железобетонных конструкций. Арматурный прокат изготовляют из нелегированной и легированной стали. Стандарт устанавливает стандартные технические требования к арматурному прокату, а также дополнительный набор технических требований в зависимости от его назначения.

Арматура периодического профиля гост. ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 5781-82

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения01.07.83

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

(Измененная редакция, Изм. № 4).

1. КЛАССИФИКАЦИЯ И СОРТАМЕНТ

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы A - I (А240), А- II (А300), А- III (А400), A - IV ( A 600), A - V ( A 800), A - VI ( A 1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A - I ( A 240) изготовляют гладкой, классов А- II (А300), А- III (А400), A - IV ( A 600), A - V ( A 800) и A - VI ( A 1000) - периодического профиля.

По требованию потребителя сталь классов А- II (А300), А- III (А400), A - IV ( A 600) и A - V ( A 1000) изготовляют гладкой.

1.1, 1.2. (Измененная редакция, Изм. № 5) .

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1

(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 × 10³кг/м³. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590-88 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А- II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1 a , и специального назначения Ас- II (Ас300) профилем, приведенным на черт. 2 а , должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A - III ( A 400), изготовляемая профилем, приведенным на черт. 1 б , и классов A - IV ( A 600), A - V ( A 800), A - VI ( A 1000) профилем, приведенным на черт. 1 б , 2 б , должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.

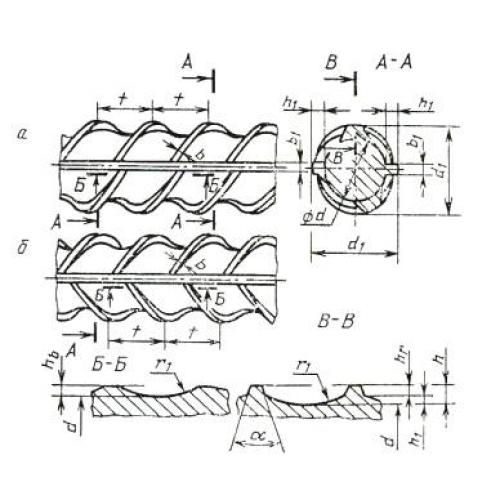

Черт. 1

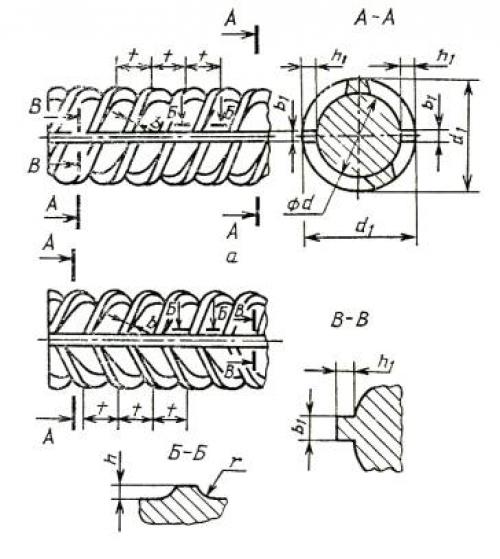

Черт. 2

Арматурную сталь специального назначения класса Ас- II (Ас300) изготовляют профилями, приведенными на черт. 1 a или 2 а .

Профиль, приведенный на черт. 2 а , специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2 а и б , могут уточняться.

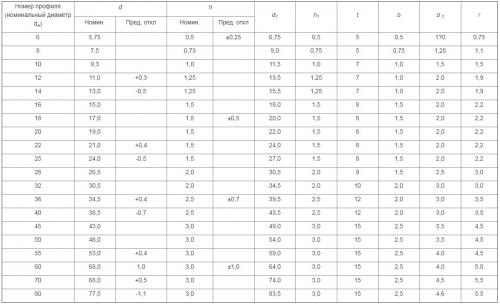

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого по черт. 1 a и б , должны соответствовать приведенным в табл. 2, а по черт. 2 а и б - приведенным в табл. 3.

Арматурная Сталь марка. Характеристики арматуры

Сталь горячекатаная для армирования ЖБК Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

Так же вы можетеот компании «Металлинвест» в нашем каталоге.

Арматурная сталь периодического профиля Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном. Арматурная сталь гладкая Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном. Класс прочности Установленное стандартом нормируемое значение физического или условного предела текучести стали. Угол наклона поперечных выступов Угол между поперечными выступами (рифлением) и продольной осью стержня. Шаг поперечных выступов Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня. Высота поперечных выступов Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня. Номинальный диаметр арматурной стали периодического профиля (номер профиля) Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня. Номинальная площадь поперечного сечения Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81 Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций.По этому стандарту арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.

У нас всегда есть вналичиикоторую вы можете в нашем каталоге.

В зависимости от механических свойств арматурную сталь подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).Арматурную сталь изготавливают в стержнях или мотках. Арматурную сталь класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) - периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) - изготавливают гладкой.Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.Арматурная сталь класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля. Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.Арматурную сталь классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров - в стержнях. Арматурную сталь классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм - по согласованию изготовителя с потребителем в мотках.Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.

А-VI (А1000)	10-22	22Х2Г2АЮ , 22Х2Г2Р , 20Х2Г2СР

Примечания: Допускается изготовление арматурной стали класса A-V (А800) из стали марок,и. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.Западно-Сибирским металлургическим комбинатов выпускается термомеханически упрочненная арматурная сталь классов А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматурной стали в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта арматурная сталь по своим свойства отвечает требованиям международный стандартов.Госстрой России рекомендует применение арматурной стали А400С и А500С в железобетонных конструкциях наряду и взамен арматурной стали классов A-III мароки(ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).В нашем каталоге всегда есть в наличии арматура А1, арматура А500С ина которые ниже чем у конкурентов.

Арматура а800 характеристики. Арматура А-V (А 800)

Дли изготовления арматурной стали класса А-V, или А800, применяется низколегированная и углеродистая сталь марки 23Х2Г2Т. Вся арматура A-V выпускается согласно ГОСТ 5781-82для арматуры горячекатанной и ГОСТ 10884-94для арматуры термомеханически упрочнённой. Арматура A-V выполняется с нанесением периодического профиля, имеющего с одной стороны прута левый, а сдругой правый заходы, либо редко, по требованию потребителя, гладкой. Профиль арматуры есть профиль с двумя рёбрами и поперечными выступами, идущими по трёхзаходной винтовой линии. Для арматуры диаметром 6мм допускается однозаходная винтовая линия, а диаметром 8 мм - двухзаходная.

Параметры периодического профиля для арматуры А-V согласно ГОСТ 10884-94указаны в таблице 1:

Номинальный диаметр арматурной стали (номер профиля)	Параметры периодического профиля	Размеры маркировочных знаков
d,мм	h,мм	d1	t*	b	b1	с
номинальный	отклонения при точности	h1	lм	b2	d3
обычной	повышенной
6	5,8	0,4	7	0,8 -1	±0,6	5	0,6	1	1,9	0,4	2	3	-
8	7,7	0,6	9,3	0,9 -1,6	±0,6	6	0,8	1,25	2,5	0,6	2	3	4
10	9,5	0,8	11,5	±0,6	7	1	1,5	3,1	0,8	3	3	4
12	11,3	1	13,7	±0,6	8	1,2	2	3,8	1	3	3	4
14	13,3	1,1	15,9	±0,6	9	1,4	2	4,4	1,1	3	3	4
16	15,2	1,2	18	1,2 -1,8	±0,8	10	1,6	2	5	1,2	3	3	5
18	17,1	1,3	20,1	±0,8	11	1,8	2	5,6	1,3	4	3	5
20	19,1	1,4	22,3	±0,8	12	2	2	6,3	1,4	4	3	5
22	21,1	1,5	24,5	±0,8	14	2,2	2	6,9	1,5	4	3	5
25	24,1	1,6	27,7	±0,8	15	2,5	2	7,9	1,6	4	3	5
28	27	1,8	34	1,7 -2,5	±1,2	17	2,8	2,5	8,8	1,8	4	3	5
32	30,7	2	35,1	±1,2	18	3,2	3	10	2	4	3	6
36	34,5	2,3	39,5	±1,2	19	3,5	3	11,3	2,3	4	3	6
40	38,4	2,5	40,8	±1,2	20	4	3	12,5	2,5	4	3	6
* Предельные отклонения составляют ±15 %.

Разность максимального и минимального диаметров в одном сечении, или "овальность" гладкого профиля, не должна превышать суммы положительного и отрицательнго предельных отклонений по диаметру. Размеры, не имеющие предельных отклонений на готовой арматуре не проверяют.

Поставляется арматура класса А-V диаметром в стержнях, но иногда, по требованию потребителя, адматура А800 диаметром 6 и 8 мм поставляется в мотках. Стержни выпускаются длиной от 6 до 12м:

• мерной длины
• мерной длины, допуская наличие немерных отрезков не более 15% массы партии при их длине не менее 2 метра
• немерной длины, допуская наличие стержней от 3 до 6 метров не более 7% от всей массы партии

Кривизна стержней не должна превышать 0.6% измеряемой длины.
