Размер четверти в кирпичной кладке. Особенности

Особенности оконных блоков во многом предопределяют назначение помещений внутри здания. Через оконные проемы внутрь попадают не только лучи солнца, но вместе с ними и холодная температура и влажность. Поэтому при неправильном монтаже внутри дома поселятся плесень и сырость.

При изготовлении оконных проемов большое значение уделяется материалу изготовления стен.

Оконный проем в кирпичной или бетонной стене изготавливается согласно одних параметров, а в бревенчатом доме должен соответствовать совсем иным стандартам.

Установленные стандарты и ограничения на оконные проемы мало востребованы в жилищном, особенно в частном строительстве. Владельцы частного строящегося жилья часто выбирают их форму и размеры по личным предпочтениям.

Ориентирование на собственный вкус приводит к тому, что готовые окна оказываются слишком маленькими или слишком большими. Иногда они устанавливаются в неправильных местах. Такой подход становится причиной перекоса рам, неплотного прилегания створок, образования конденсата. Внутрь окна порой попадает дождь, а роса появляется даже на стенах квартиры.

По правилам оконный проем должен появиться в стене в процессе строительства. Эти блоки очень редко делаются в цельной кладке.

Оконный проем должен обеспечить:

правильность установки рам;
надежность крепления оконной конструкции;
герметизацию;
вывод влажности;
тепло- и шумоизоляцию;
декоративность основной части экстерьера и интерьера жилья.

В оконный проем должна легко поместиться оконная рама. Внутренние и наружные подоконники не должны закрепляться на толстый раствор. Должна присутствовать ниша для облицовки.

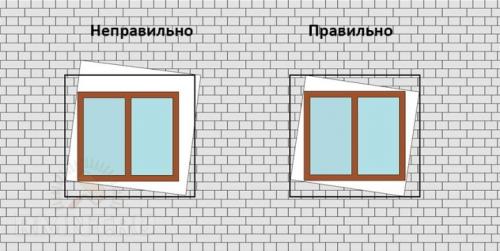

Горизонтали и вертикали конструкции должны быть точно вымеренными. Верхняя планка не должна прогнуться под весом стенового материала. Тип и место расположения окон нужно выбирать согласно стандартам.

Для правильного выбора достаточно изучить типовые параметры для оконных проемов, монтируемых в жилых или в подсобных помещениях.

В современном строительстве в основном используются готовые окна из ПВХ. Получается, что изначально разумнее выбирать изделия стандартных размеров. Проемы под стандартные конструкции подогнать проще, дешевле.

Индивидуальное изготовление конструкций к имеющимся проемам – всегда дорогостоящее удовольствие. Готовые окна и ПВХ на производствах изготавливаются по государственному стандарту, так как строители на стройке многоэтажных домов выполняют проемы по такому же государственному стандарту.

Обобщенное понятие для современных ГОСТов – обязательное наличие четвертей для проемов . Это выступы с наружной части стены, которые должны быть определенных размеров.

Наличие четвертей закроет щель снаружи между оконной рамой и стеной. Это позволит скрыть монтажный уплотнитель. Окна получат лучшую защиту от продувания и попадания влаги, выглядит вся конструкция красивей.

Положение окон в кирпичном доме высчитывается с учетом размера используемого кирпича.

Четверть – это уголок облицовочного кирпича, который выступает на четвертую часть собственного размера. Обычно монтируется внутрь проема . Больший выступ будет мешать оформлению боковых откосов. Меньший размер уголка не даст гарантии для выпадения рам. Строительные стандарты предполагают точность совпадения до одного сантиметра .

Разберем подробнее параметры оконных проемов для стен из разных материалов.

Размеры кирпичной кладки таблица. Размеры кирпичной кладки

Стандартизация систем перевязки кирпичной кладки и размеров кирпича, способствует стандартизации размеров кирпичной кладки . В случае кладки стен без утеплителя или воздушных прослоек, размеры стен соответствуют модульным размерам граней кирпича и нормированным толщинам кладочных швов. При проектировании размеров кирпичных колонн, простенков и толщин стен, принято считать ширину вертикального кладочного шва равной 10 мм (на практике 8-12 мм). В этом случае, два кирпича уложенных тычком, составляют участок кладки, равный длине кирпича уложенного ложком (120 мм + 10 мм + 120 мм = 250 мм).

Следовательно, размеры кирпичной кладки в плане могут быть - 120, 250, 380, 510, 640, 770, 900, 1030 мм и далее. Есть и исключения. Иногда, кирпичные перегородки выполняют кладкой кирпича на ребро. В этом случае толщина перегородки не 120, а 65 мм. Другим исключением является упомянутая ранее конструкция стен с воздушной прослойкой или утеплителем. В этом случае размеры кирпичной стены зависят от толщины утеплителя или пустоты. Толщина сечения складывается из модульного размера конструктивной части стены, облицовочного слоя толщиной 120 мм и рассчетной толщины утеплителя.

С размерами кирпичной кладки в плане разобрались. Вертикальные размеры кладки подчиняются тем же законам, но с одной оговоркой. В строительстве принято два стандарта кирпича. Обычный кирпич имеет высоту 65 мм. Еще есть утолщенный с высотой 88 мм. При проектировании высоты конструкций принимают размер шва кирпичной кладки между горизонтальными рядами - 12 мм. На практике допускается 10-15 мм. При выполнении армированной кирпичной кладки и при электропрогреве кладки, в горизонтальные швы укладываются сетки или электроды. Поэтому размер швов зимней кирпичной кладки не менее 12 мм. Получаем высоту стен, простенков и колонн из обычного кирпича - 77, 154, 231, 308, 385, 462 и далее через 77 мм. Для утолщенного (полуторного) кирпича - 100, 200, 300, 400, 500 и далее через 100 мм. При этом, 13 рядов стандартного кирпича соответствует 10 рядам полуторного (1000 мм).

Размеры проемов кирпичной кладки устанавливаются в зависимости от устанавливаемых оконных или дверных коробок. Сегодня, массовое строительство ориентировано на индивидуальную планировку. Поэтому перегородки и проемы в них возводятся после продажи квартиры (дома) с учетом пожеланий владельца. Если же, размер коробки известен заранее, проем делается на 20 мм больше. Этим гарантируется качественная установка рамы (коробки) в проем с последующим уплотнением.

При выполнении кладочных планов на основе архитектурных чертежей, приходится приводить эскизные размеры к конструктивным с учетом размеров кирпича. Чтобы каждый раз не высчитывать, проектировщик пользуется таблицей размеров кирпичной кладки .

Размеры кирпича полуторного. Параметры полуторного силиката

Облицовочный полуторный кирпич не отличается по размерам от полнотелого или пустотелого изделия. Его параметры составляют 250х120х88 мм. Облицовочный силикатный кирпич, имеющий гладкую поверхность, наделяет возводимые из него конструкции надежными эксплуатационными характеристиками.

Силикат полуторный белого цвета отличается от одинарного изделия только высотой. Он обладает превосходством над другими видами этого материала, которое предполагает идеальное соотношение геометрических пропорций изделия и его технических характеристик. Размеры и его категория прочности совпадают с опциями высоты и длины образцов красного цвета. Но цена на изделие первого типа ниже на 20-30%.

Для силикатных камней характерным является более высокий показатель теплоизоляции, чем у моделей красного цвета. Склонность силиката к водопоглощению не позволяет применять его в таких конструкциях, как фундаменты, подвалы или полуподвалы. Такой образец любых размеров не применяется для монтажа конструкций, которые могут быть подвержены влиянию высокой температуры: дымоходов, каминов, противопожарных стен.

Современное производство кирпича полуторного белого цвета позволяет заниматься выпуском продукции, идущей на облицовку строений или выполнение рисунков либо узоров по фасадам. Этот материал чередуется с цветными. Их размеры являются стандартными. Благодаря «дышащему» облицовочному покрытию микроклимат в доме становится комфортным.

Размер кирпича силикатного. Красный кирпич

Если проводить своеобразный рейтинг популярных видов кирпичных изделий, безусловно, первое место лидера принадлежал бы красному керамического кирпичу, как самому известному и востребованному строительному материалу с обширной областью применения в сфере строительства. Красный кирпич классифицируется по размерам: на одинарный, полуторный и двойной. Чтобы лучше разобраться в различиях кирпича по размеру, предлагаем детально рассмотреть характеристики материала, лежащие в основе классификации керамического красного кирпича.

Стена из одинарного керамического кирпича красного цвета Источник kirpichnii-dom.ru

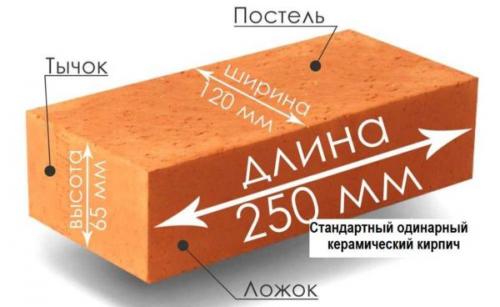

По существующим стандартам размер красного кирпича равен 250 мм по длине,125 мм по ширине и 65 мм по высоте. Кирпичные изделия такого стандартного размера идеально подходят для кирпичной кладки с перевязкой выложенных рядов. В строительстве применяют полнотелый кирпич с весом до 3,6 кг и облегчённое изделие с пустотами, вес которого составляет от 2,3 до 2,7 кг.

Боковые поверхности кирпича имеют свои названия:

«Постель» – рабочая сторона изделия самой большой площади. В кирпичной кладке кирпич укладывается на постель.
«Ложок» – это бок кирпича, его средняя часть.
«Тычок» – тыльная часть, самая узкая по ширине.

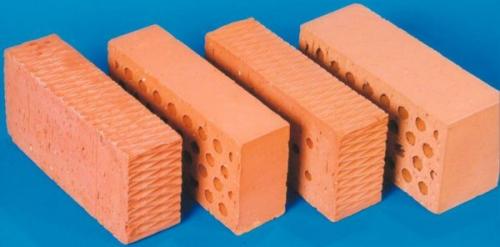

Размер кирпича красного. Размер керамического кирпича

Керамический кирпич — обожженные параллелепипеды сформованные из глины. Качество во многом определяется правильно выдержанными параметрами обжига, а также составом глиняного раствора. Качественный керамический кирпич можно использовать для любой строительной операции: для устройства фундамента (полнотелый), возведения наружных стен и внутренних перегородок.

Строительный кирпич имеет определенные габариты, определенные стандартами. Чаще всего используется одинарный размер кирпича — 250*120*65 мм

Основной недостаток этого строительного материала — некоторый разброс геометрии. Он объясняется особенностями глины — она может быть разной «жирности», из-за чего сложно точно предсказать на сколько уменьшатся размеры во время сушки/обжига.

На что обратить внимание при выборе

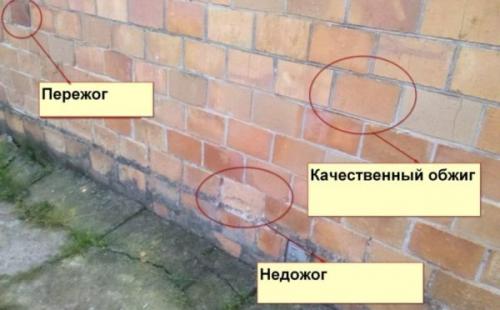

При выборе красного кирпича стоит обратить внимание на его цвет. Он отображает качество партии наряжу с таким параметром, как размер кирпича. Он бывает недожженным или пережженным. Второй вариант в эксплуатации неплох (выглядит темнее, чем обычно), а недожженный кирпич (более светлый и рыхлый) лучше вообще не использовать — он очень быстро разваливается.

Недожженный кирпич быстро разрушается

Второй момент, на который надо обратить внимание — на отсутствие посторонних вкраплений. Чаще всего встречаются светлые точки и керамзит. И то и другое ведет к быстрому разрушению кирпича. Так что выбираем только партии с равномерной окраской без каких-либо добавок.

Еще критерии качества

Для полнотелого строительного кирпича:
- Допустимы сколы и затупленности ребер и углов в количестве не более 2 штук, длиной не более 1,5 см.
- Может быть искривление граней не более 3 мм.
- На ложке допускается наличие трещины по ширине кирпича длиной не более 3 см.
Для пустотелого рядового:
- Не более двух сколов на углах глубиной 1-1,5 см, если они не доходят до пустот.
- Допускается наличие трещины во всю толщину постели. Причем они могут доходить до первой пустоты.
- Может быть по одной трещине на тычковой и ложковой стороне (на боковых гранях).
  Кирпич может быть рядовым или отделочным

То есть, требования к рядовому строительному кирпичу довольно лояльные. Наличие этих дефектов на качество кладки не влияет, а декоративная составляющая неважна, так как предполагается наличие отделки. Не забывайте проверять размер кирпича — в одной партии разбег не должен быть более 3 мм.

Требования к отделочному (облицовочному) керамическому кирпичу более жесткие. Недопустимы:

Сколы граней глубиной более 1,5 см.
Не должно быть трещин.
На ребрах не должно быть отбитостей шириной более 3 мм, длиной — более 1,5 см.

Чтобы соблюсти эти требования отделочный кирпич укладывают на поддоны, углы защищают досками, сбитыми углом, всю конструкцию оборачивают пленкой. В таком виде транспортируют.

Размеры

Оптимальный размер кирпича из глины (красного, керамического) определился исторически. Его производят уже тысячи лет, в результате отработано идеальное сочетание длин, которое и отразилось в стандарте. Он принят только в прошлом столетии. Предусмотрено три стандартных варианта:

одинарный — 250*120*65 мм (в кубометре 513 шт);
полуторный — 250*120*88 мм (в кубе 379 шт);
двойной (керамический камень) — 250*120*138 мм (в кубе 55 шт).

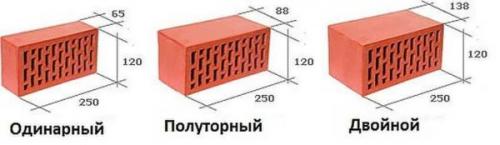

Основные размеры красного керамического кирпича

Из особенностей — одинарный кирпич бывает полнотелым, пустотелым. Полуторные и двойные — только пустотелыми, иначе получаются слишком тяжелыми для комфортной работы.

Кроме стандартных есть уменьшенный кирпич. Производят его в Европе, но и к нам он попадает. Его параметры и международное обозначение сведены в таблицу.

Какой размер лучше

В постсоветском пространстве чаще всего используется одинарный кирпич. Он очень привычен для нашего глаза, под него разработано много схем кладки. Осваиватьстоит именно с такого материала.

Полуторный кирпич используется реже. Он дает некоторую экономическую выгоду. Во-первых, кубометр стоит немного ниже. Во-вторых, так как фрагменты кладки крупнее, расходуется меньше раствора. В-третьих, работа идет быстрее. Время экономится за счет более крупного размера. Но работать полуторным кирпичом сложнее, пусть даже и пустотелым — в руке тяжело удержать. И внешний вид стены непривычен.

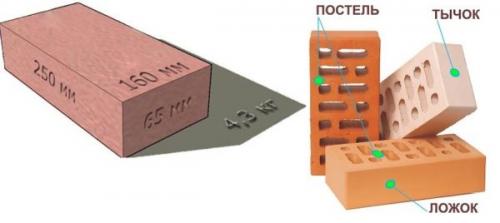

Грани кирпича по стандарту называются постель, тычок, ложок

Двойной кирпич чаще называется керамический строительный камень. При его использовании самый ощутимый эффект — скорость строительства. К тому же еще увеличивается экономия раствора. Но одной рукой захватить такой кирпич не получится. Потому работать лучше с помощником. Внешний вид кладки оставляет желать лучшего, так что желательна наружная отделка.

Если говорить о других странах, то в Европе наиболее ходовые — NF и DF. Импортный керамический кирпич НФ имеет практически такие же пропорции, как и отечественный. Категория ДФ — более тонкая, кладка смотрится изящно.

Для каких целей в оконных проемах кирпичных стен выполняют четверти. Обустройство кирпичных перегородок

Кирпич отличается прочностью, влагостойкостью, огнеупорностью и долговечностью, а различные его виды позволяют возводить стены разных типов конструкций.

Применяющаяся в современном строительстве кирпичная кладка может иметь разную толщину, от 0,5 до 2,5 кирпичей. Для возведения небольших перегородок, не испытывающих несущих нагрузок, и внутренних стен печей и каминов часто применяется кладка толщиной в четверть кирпича. При использовании одинарного кирпича стандартного размера 65х120х250 мм на возведение 1 метра стены данным видом кладки требуется 31 кирпич, при этом толщина стены составляет 65 мм. Приведенные параметры указывают на то, что этот вид кладки является экономным, а возведенные конструкции занимают небольшое количество полезной площади.

Кроме того, применение кладки в четверть кирпича распространено при облицовке щитовых или каркасных домов, каминов и печей, при возведении многослойных стен и устройства внутренней и наружной версты.

Сооружение подобных тонких конструкций является достаточно сложным делом, потому что требует не только аккуратной установки каждого отдельно взятого кирпича, но и постоянного инструментального контроля.

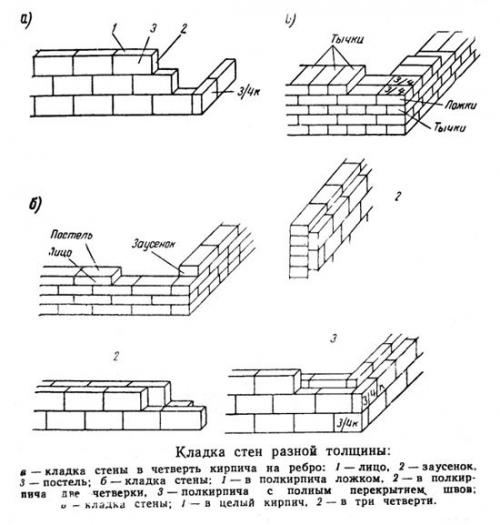

Схема кладки стен разной толщины.

Кроме того, возможна и переустановка кирпичей при недостаточной вертикальности перегородки. Сложность данному виду работ придают выдерживание определенной тонкости шва и возможное отклонение вертикальности конструкции не более 1 см по всей высоте. Достаточно трудоемки и работы по привязке перегородки, выполненной способом в четверть или в половину кирпича, к несущим конструкциям здания: полу, стенам, потолочному перекрытию.

Все перечисленные операции значительно повышают стоимость работ по возведению тонких перегородок из кирпича, поэтому многие хозяева загородных участков, приступая к строительству домов, предпочитают проводить их самостоятельно.

Кирпичная кладка размер. Толщина и высота

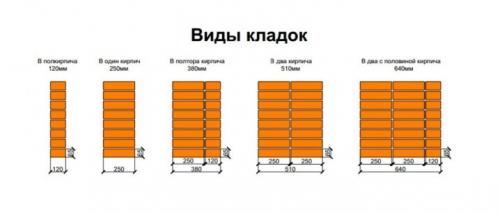

Толщиной кирпичной кладки называется расстояние между наружными сторонами внутренней и внешней версты. Зачастую именно толщина определяет прочность стены и ее способность сохранять тепло, потому с этим показателем определяются исходя из климата региона, а также предназначения постройки и ее общего веса. Толщина кладки обычно измеряется четвертями, половинками и целыми кирпичами. Если в толстой кладке присутствует несколько горизонтальных рядов вглубь стены, то между ними должен быть еще и вертикальный шов, который тоже немного увеличивает габариты. В среднем его оценивают в 1 см, но на практике отклонения в ту или иную сторону на 2 мм вполне реальны и допустимы.

Следовательно, по толщине кладка может быть одного из таких видов.

Четверть кирпича – 6,5 см толщины. На самом деле никто не ломает кирпич – его просто кладут на ложок, который примерно вчетверо уже, нежели длина постели одинарного блока.
Полкирпича – 12 см. Как и в предыдущем случае, никто не крошит стройматериалы – блоки просто укладываются горизонтально на постель, а с наружной и внутренней стороны кладки видно ложки.
Кладка в один кирпич – 25 см. Теоретически ее можно выполнить из двух верст в полкирпича, но стена будет надежнее, если слой будет только один – просто кирпичи укладываются горизонтально на постель, а снаружи и внутри видно их тычки, тогда как друг к другу они прилегают ложками.
Полтора кирпича – 38 см. В этом случае получаем сочетание двух предыдущих вариантов – одна из верст выложен по принципу «в один кирпич», а другая – «в полкирпича». В этом типе кладки уже предполагается вертикальный шов, потому он заложен в расчет толщины в виде дополнительного сантиметра.
Два кирпича – 51 см. Две параллельные кладки в один кирпич плюс один вертикальный шов между ними.
Два с половиной кирпича – 64 см. В толщину заложены сразу два вертикальных шва, с двух сторон окружающие забутку. Одна из верст выкладывается в полкирпича, тогда как вторая – в целый.

Размер кирпича. Стандартные размеры

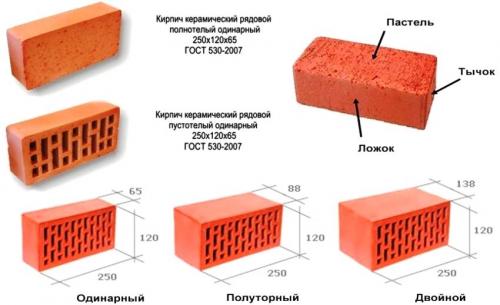

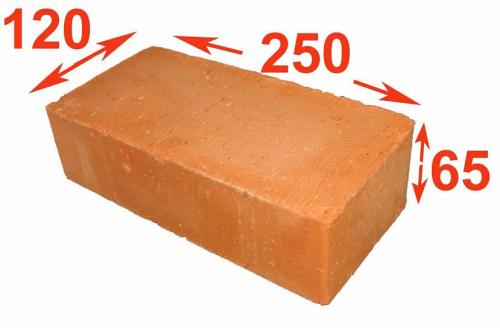

На фото стандартные габаритные размеры кирпича

Различают одинарный, двойной и полуторный кирпич, размеры каждого типа рассмотрим ниже.

В процессе развития строительного ремесла выработались определенные стандарты, которым должен соответствовать материал.

Размер одинарного кирпича: 120 мм в ширину, 250 мм в длину и 65 мм в высоту.

Именно такой размер считается идеальным для кладки с чередованием продольного и поперечного размещения.

С течением времени и развитием строительства, требовались всё более разнообразные материалы. Так появился новые, нестандартные кирпичи полуторного размера. Их параметры: 120 мм в ширину, 250 мм в длину и 88 мм в высоту.

Применение таких кирпичей требует знание особой техники кладки, призванной облегчить итоговый вес постройки. Так, необходимо чередовать полнотелые кирпичи с пористыми, дырчатыми или пустотелыми.

Двойной кирпич имеет внушительные размеры, в результат чего никогда не изготавливается полнотелым. Размер кирпича 120 мм в ширину, 250 мм в длину и 103 мм в высоту. Используют их только для облегченных кладок.

Таблица стандартных размеров и веса кирпичных изделий:

Отклонения от нормативных размеров

Согласно ГОСТ, максимально допустимые отклонения от стандартных размеров на одном элементе (вне зависимости от формата) составляют:

Вес

Еще одна из характеристик кирпича – его вес. Для различных видов изделий этот показатель абсолютно разный. Так, вес стандартного керамического или силикатного кирпича составляет 3,8-4 кг.

При этом если он имеет внутри полости, то весить он будет меньше. Поэтому во время проектирования не берут во внимание вес каждого кирпича, а только удельной кладки, то есть вес 1 кубического метра строительного материала плюс вес необходимого количества цементного раствора.

Удельный вес кладки может колебаться в пределах от 600кг/м³ до 1800 кг/м³ и напрямую зависит от веса каждого кирпича. Рассчитав на этапе проектирования вес будущего здания, можно внести коррективы в закладывание фундамента, сделав таким образом конструкцию более прочной и надежной.

Размер конструкций

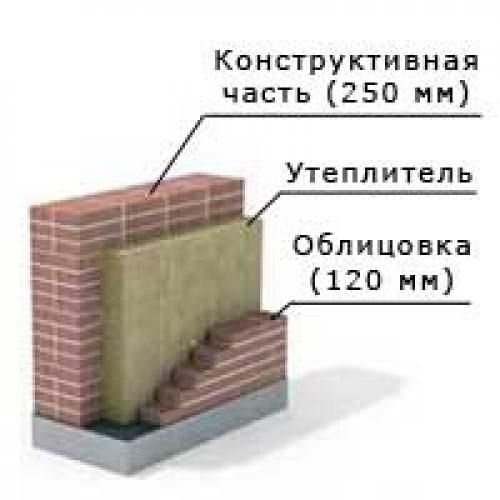

Величина размера конструкции всегда будет кратной ширине кирпича. Если говорить о стандартном размере облицовочного кирпича, то эта величина будет составлять 120 мм.

В зависимости от количества слоев, ширина стены может составлять 120, 250, 380, 510 мм и т.д. При этом расчете обязательно учитывается 10 мм шва между кирпичами.

Исключением из правила можно считать только тонкие перегородки, которые кладут из керамического кирпича, располагаемого на ребро. Соответственно в этом случае ширина перегородки соответствует ширине кирпича – 65 мм.

Оконная четверть размеры. Как определить своими руками для установки?

Для того чтобы исключить ошибки при обмере окна, нужно провести отдельно замер ниши с «четвертью» и без, а также отдельно замерить стеклопакет.

Оконные мастера при обмере стенового проема пользуются следующими определениями и правилами :

Высота окна — это расстояние от нижнего основания ниши до внешнего верхнего откоса за вычетом зазора под монтажную пену до 2 см и добавлением 3 см на вход окна в верхнюю «четверть».
При монтаже подставочного профиля, исполнитель должен дополнительно уменьшить высоту рамы, примерно, на 3 см.
Проверка правильности замеров осуществляется по показателям: без подстановочного профиля высота рамы обязана быть меньше расстояния от подоконника до внутреннего верхнего откоса, а с подставочным профилем — не может превосходить расстояние от нижнего края подоконника до внутреннего верхнего откоса.

Оконный проем

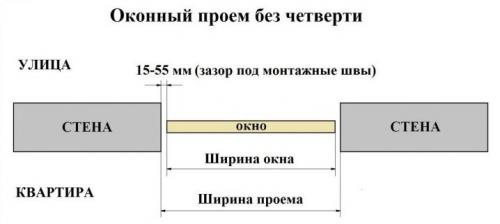

В зависимости от типа и архитектурных особенностей здания, измерения проводят по разным схемам: с «четвертью» и без «четверти». Вычисление размеров окна с «четвертями» процесс довольно сложный, в особенности при обмерах старых окон.

Предварительно потребуется:

установить толщину и высоту подоконников;
выполнить обмеры внешних «четвертей» и откосов;
установленных внутри помещения, при этом ширина рамы не должна превышать размер по внешним «четвертям» на 6 см.

Если превышение более 6 см применяют черновые деревянные доборы или ПВХ-расширители.

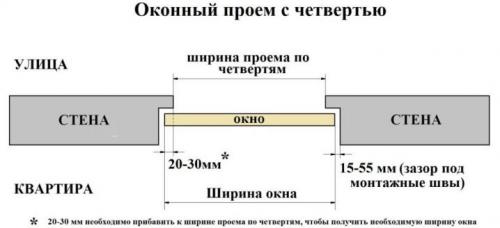

С четвертью

«Четверть» – это специально изготовленный выступ сверху и боков стеновой ниши, защищающей оконную конструкцию от выпадения наружу и препятствующий проникновению сквозняков и влаги вовнутрь помещения. Эти размеры отличаются по ширине для разных домов: кирпич — 65 мм, а панель — 50 мм.

Замер окна выполняют в 4 этапа :

замер и вычисление характеристик проема и окна;
определение размеров отлива;
обмер подоконника;
определение величин для откосов.

Замер стенового проема начинают с внешней стороны. Для этой цели раскрывают оконную створку и определяют ширину между «четвертями» в трех точках. К меньшему результату добавляют от 3 до 5 см в панельном здании, и от 4 до 6 в кирпичном. Этот показатель и является шириной оконной конструкции.

Если при замерах будет установлено, что проем обладает внешним выступом, то, скорее всего, проем имеет перекос. В этом случае потребуется соблюдать такие правила :
