Подключение электрической плиты в квартире своими руками. Требования к электропроводке

Подключение электрической плиты в квартире своими руками. Требования к электропроводке

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещение, где будет устанавливаться плита. Современные варианты электрических плит чаще всего реализуются без проводов. Объяснить это можно не жадностью производителей, а тем, что в соответствии с правилами техники безопасности подключение электроплиты в квартире должно осуществляться при помощи такой вещи, как хорошая клеммная колодка, розетка применяться не должна. То есть здесь должен использоваться безрозеточный метод подключения. Такое решение дает возможность увеличить длину кабеля питания, а кроме автомата для решений помощнее можно установить плавкую вставку.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров. Если провод имеет большую длину, то сечение может быть увеличено до 6 квадратных миллиметров. Не следует забывать, что в этом случае необходимо отдельно установить автомат именно для устройства.

Можно, конечно, применять и подключение с применением розетки. Но тогда следует позаботиться о том, чтобы устройство было рассчитано на 32-амперный ток. Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой. В общем, если подытожить вышесказанное, то мы получаем перечень требований, которым должна соответствовать электропроводка:

• для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины;
• должен быть осуществлен монтаж УЗО;
• саму плиту следует заземлить доступным методом;
• в электрическом щитке должен быть установлен отдельный автомат.

Подключение плиты напрямую. Можно ли подключить плиту напрямую без розетки?

Уважаемые специалисты, подскажите пожалуйста!

В электрике совсем не разбираюсь, поэтому возникают довольно глупые вопросы)

Заказал кухню с установкой, но интересует вопрос, что делать с розеткой для плиты при установке кухни, варианта, как я понимаю, три:
1. Оставить розетку на высоком уровне и сделать вырез в одном из ящиков под розетку.
Наверное по технике безопасности самый правильный, но т. к. розетка довольно большая, вырез получится большой и займёт много места в ящике, т. е. — 1 ящик почти) этот вариант не очень приятен жене, т. к. она электричества боится и не будет в этот ящик ничего складывать, поэтому всячески сопротивляется)
2. Опустить розетку, т. е. «положить» на пол.
Как понимаю, очень не безопасный вариант, т. к. если зальет, скажем посудомойка, будет совсем не хорошо, так?)
3. Подключить плиту без розетки, напрямую.
Возможен ли такой вариант и чем он плох?) Т. к. с точки зрения удобства он самый подходящий, но не зря же розетки ставят, для чего необходима розетка?)

Заранее спасибо за помощь)

Регистрация: 03.07.12 Сообщения: 1.372 Благодарности: 1.262

Bege74

Инженер, во всех смыслах этого слова.

Bege74 Инженер, во всех смыслах этого слова.

Регистрация: 03.07.12 Сообщения: 1.372 Благодарности: 1.262

Bege74

Инженер, во всех смыслах этого слова.

Bege74 Инженер, во всех смыслах этого слова.

Тем более что плита, как правило, идёт без вилки, и при установке всё равно приходится крутить, что вилку, что клеммы…

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

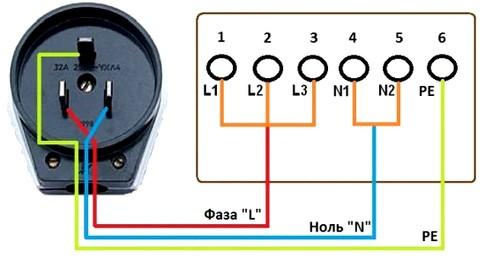

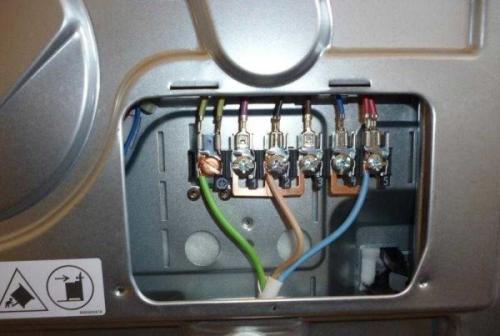

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

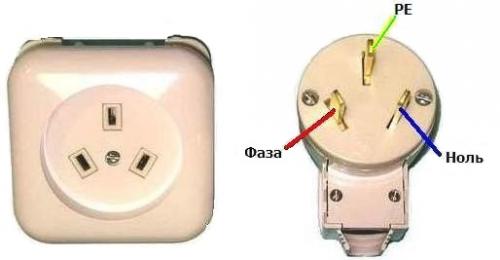

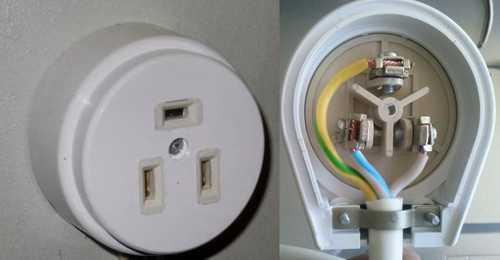

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.

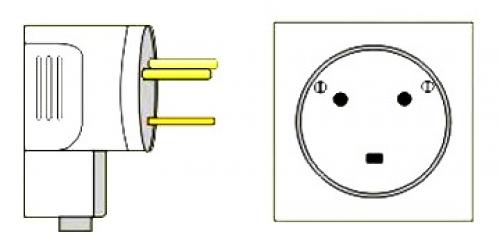

2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

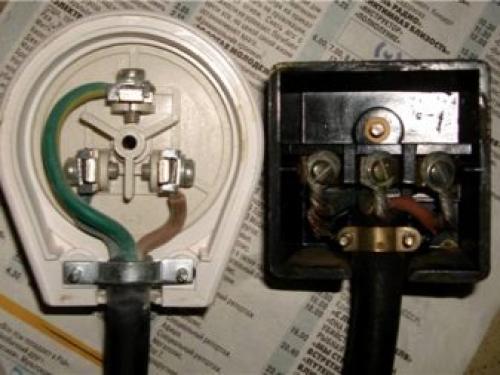

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Подключение электроплиты в щитке. Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

• Фазовый провод;
• Нулевой провод;
• Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, - что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

• Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
• Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
• Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

Как подключить электрическую плиту. Требования к параметрам и номиналам автоматов защиты

Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.

Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.

В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:

1. 63 А;
2. 50 А;
3. 40 А.

Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.

Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.

Источник: https://mdmstroyproekt.ru/stati/kak-pravilno-podklyuchit-elektricheskuyu-plitu-gorenje-podklyuchenie-elektroplity-gorenie

Подключение электроплиты без заземления. Можно ли подключить духовой шкаф без заземления

В нашей стране есть много жилых объектов построенных в то время, когда заземление предусматривалось только на промышленных объектах. Если ваша квартира принадлежит к одной из таких «старинных» построек, то эта статья для вас.

Подключить духовой шкаф несложно, особенно, если он независимый. Такие шкафы просто подключаются к обычной розетке. Единственное условие, которое должно быть при этом выполнено – ваша проводка должна иметь сечение 2,5 мм² по алюминию или 1,5 мм² по меди. Связано это с тем, что современные духовые шкафы имеют мощность порядка 3 кВт и именно указанные провода способны выдержать подобную мощность. Если у вас зависимый шкаф то читайте статью как правильно подключить независимый духовой шкаф и варочную панель.

Итак, что же делать, если у вас нет заземления и можно ли в этом случае пользоваться шкафом?

В большинстве электронных устройств установлен высокочастотный фильтр. Вдаваться в подробности его принципа действия не буду, просто поверьте мне на слово: если такой фильтр в устройстве имеется, то на корпусе будет напряжение 110 вольт. Это напряжение уже считается опасным. А грозит это тем, что вас будет пощипывать током – сильнее или слабее, в зависимости от типа фильтра, от того, на какой поверхности вы стоите и в какой обуви. С этим, в принципе можно и смириться, однако существуют более серьезные последствия.

Из школьного курса физики вы должны помнить, что ток протекает по замкнутому контуру. Электросеть устроена таким образом, что земля стала иметь потенциал нуля (ноль в розетке). Следовательно, если вы стоите на земле без какой – либо защиты и прикасаетесь к фазе, вы замыкаете контур и попадаете под её полное напряжение 220 вольт.

Для чего необходимо заземление? Для того, чтобы оградить вас от поражения электрическим током. Происходит это по причине пробоя какого – либо элемента на корпус устройства и вот тогда вас может ударить током основательно, вплоть до летального исхода. Но если заземление есть, то возникнет короткое замыкание и тогда либо перегорят пробки, либо выключится автомат, либо сгорит провод.

Что можно сделать, если заземления у вас нет:

1. Если в вашем доме более 20 лет не производился капитальный ремонт внутридомовых магистралей (и/или распределительных щитков), то нужно писать заявление в отвечающие за электрохозяйство компании с просьбой сделать капитальный ремонт электропроводки на основании ВСН 58-88 (р). Согласно новым нормативам, они должны сделать заземление и подвести его к щиткам. Дальше отдельным проводом и своими силами вы заводите заземление в квартиру и подключаете к нужным вам устройствам (в данном случае духовому шкафу). По этим же нормативам, если квартира не приватизирована, раз в 40 лет меняется внутриквартирная проводка.
2. В случае, если капитального ремонта электропроводки не предвидится, вам поможет установка УЗО или диффавтомата с дифференциальным током 10, 15 или 30 мА (чем меньше значение, тем безопаснее для вас). Важная особенность – УЗО ставится только совместно с автоматом. Диффавтомат – это уже совмещенное УЗО с автоматом. Совсем не обязательно делать это в щитке, сейчас продаются УЗО, которые включаются в розетку, в виде кабеля с вилкой, в виде самой розетки и т.д. То есть, не требуется специальных навыков при установке такой защиты, если не устанавливать УЗО в щиток.
3. Если вы все же хотите иметь полноценную защиту, то для этого придется делать контур заземления.
4. Можно использовать металлические трубопроводы, проложенные в земле, то есть ваш водопровод, однако перед этим желательно убедиться в том, что он отвечает требованиям защитного заземления, а для этого желательно вызвать грамотного электрика, который сделает замер сопротивления трубопровода по отношению к земле. Если этого не сделать, возникает опасность поражения электрическим током не только вас, но и соседей, а также возможностью быстрого выхода из строя трубопровода, поскольку возникает такое опасное явление, как эрозия, которое быстро разрушает металл.
5. Вариант довольно дорогой, но в то же время безопасный – использовать разделительный трансформатор. Обмотки такого трансформатора электрически не соединены между собой и в случае пробоя изоляции устройства вы не попадете под напряжение, поскольку не возникнет замкнутого контура.

Источник: https://mdmstroyproekt.ru/stati/kak-podklyuchit-elektroplitu-gorene-samostoyatelno-podklyuchenie-elektroplity-na-klemmnik-k

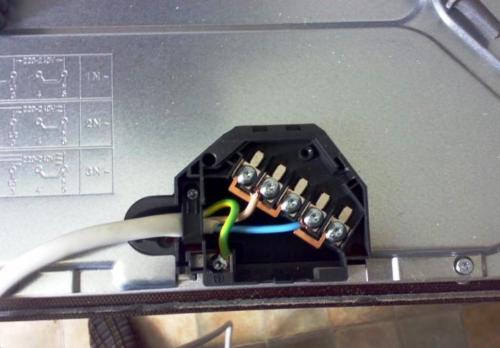

Подключение электроплиты 4 провода. Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Как подключить электроплиту к обычной розетке. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ В РОЗЕТКУ

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А — 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому — читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Как подключить электроплиту самостоятельно

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.
