Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье "4 отличия NYM от ВВГнГ-Ls".

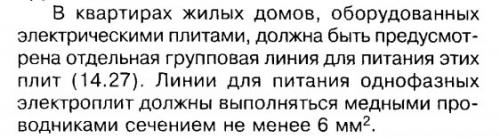

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

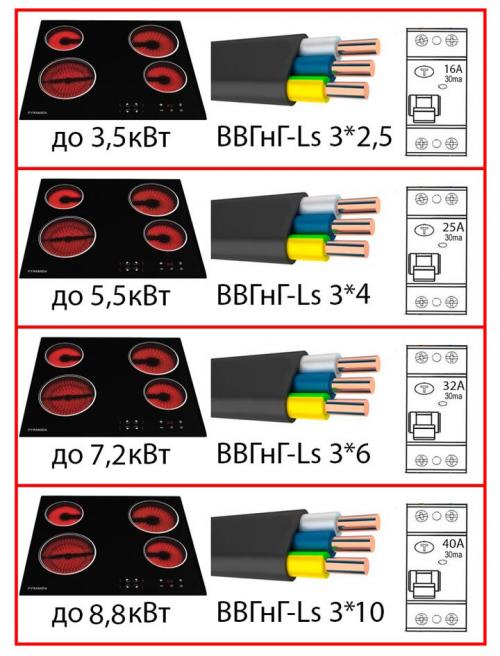

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

• установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

• программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение варочной панели 4 провода. Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели через клеммник. Общие советы

Подключать технику должны люди, имеющие допуск к выполнению таких работ. Если вы рискнули делать это самостоятельно, то должны понимать, что вся ответственность за последствия ложится только на вас. Но в любом случае при подключении необходимо обязательно соблюдать правила ПУЭ и рекомендации производителей.

Подключением варочной панели должен заниматься специалист

Перечень арматуры

Большинство производителей комплектует варочные панели для подключения всем необходимым, при этом специальная вилка и розетка также есть в наборе. Но не все компании так ответственно относится к потребителям: многие продают только сам аппарат, все остальные проблемы должны решаться непосредственно покупателем. Какие кабели и специальную арматуру надо покупать в специализированных магазинах?

Таблица. Элементы для подключения варочной панели

Как подключить варочную панель с 5 проводами. Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

1. Рулетка, линейка, угольник.
2. Электродрель илисо сверлом Æ 10 мм.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

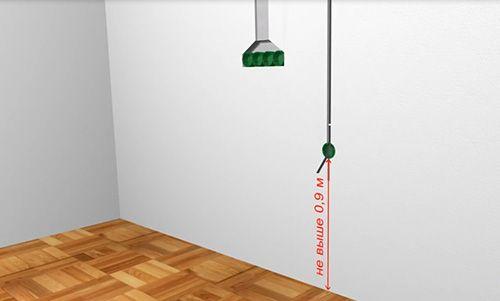

	Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.

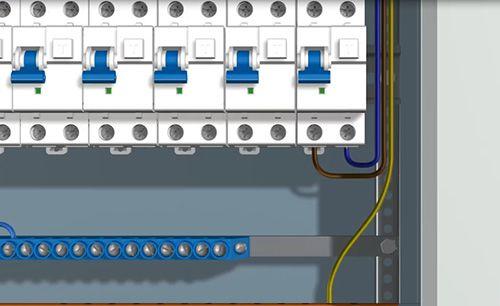

	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.

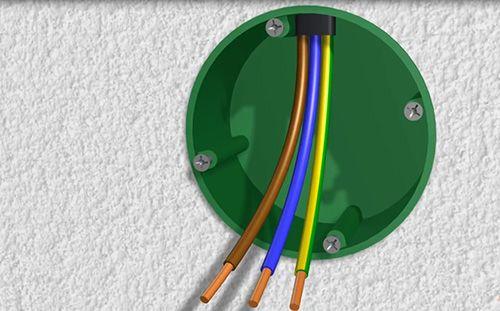

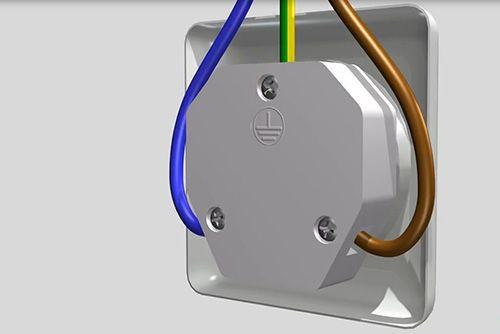

	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.

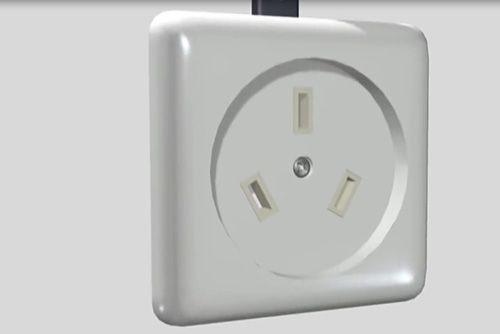

	Устанавливаем розетку в подрозетник.

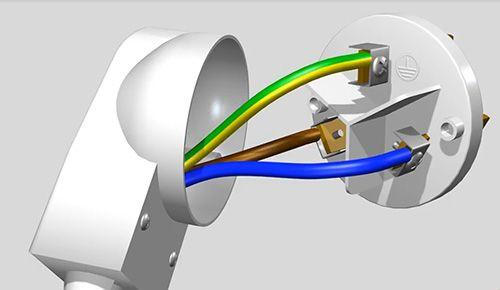

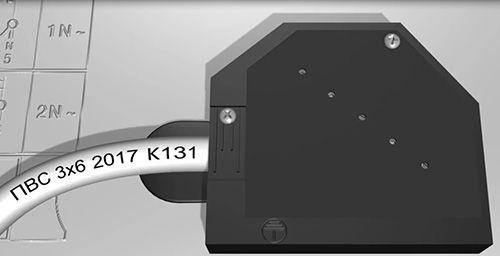

	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.

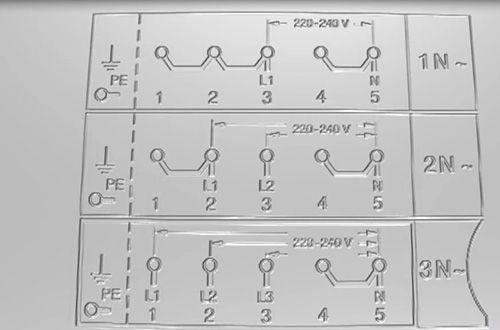

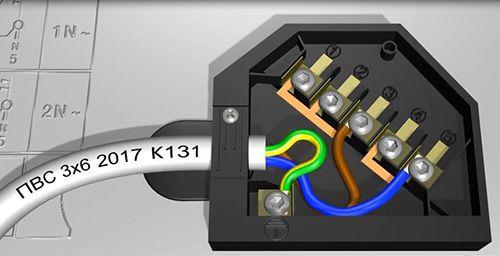

	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.

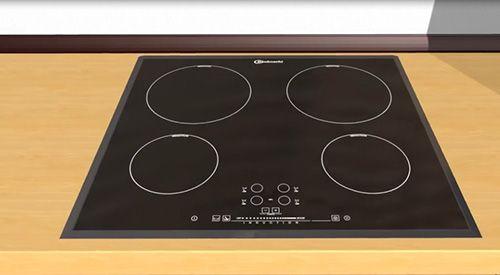

	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

Как подключить варочную панель electrolux 4 провода. Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

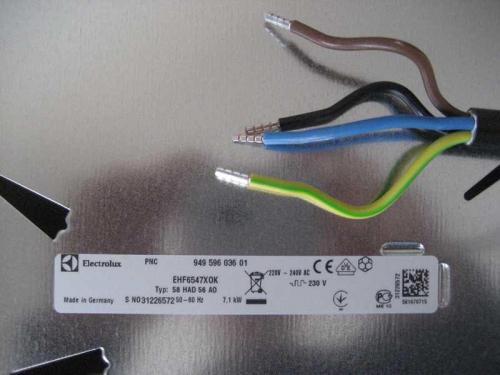

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

• Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
• Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
• Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Подключение варочной панели без заземления. Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

Выполнение любых работ под напряжением категорически запрещается после ночной смены, поездки на дачу, при сильной усталости, в состоянии сильного возбуждения или алкогольного опьянения.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Почему варочная панель без вилки. Еще несколько причин отсутствия вилки в комплекте

Такая «неполная» комплектация также дает владельцу духового шкафа право выбора в том, как подключить духовой шкаф – с использованием розетки или через клеммы. Некоторые производители предусматривают наличие вилки в комплекте. Но она не подключена к кабелю, а находится отдельно.

На выбор одного из двух вариантов подключения влияют некоторые факторы, а также предпочтения владельца техники. С одной стороны, прикрепленная к стене и герметично закрытая крышкой клеммная колодка гарантирует более надежный и безопасный контакт, чем самая дорогая и мощная розетка. Но с другой стороны, такое подключение проигрывает в простоте отключения от электросети подсоединению через розетку, при котором достаточно вынуть вилку.

При подключении приборов с высокой мощностью вилки и розетки могут нагреваться. Это еще одна причина, по которой розеточное подключение не рекомендуется и духовой шкаф не комплектуется вилкой.

Шнур от электрического двухдверного духового шкафа KRONA ARTE 60 BL

Шнур от электрического двухдверного духового шкафа KRONA ARTE 60 BL

И, наконец, производители бытовых приборов, отправляющих их на импорт, в большинстве случаев не знают, в какую страну попадут духовки после сборки. Каким бы странным это не казалось, но в век всемирной унификации и стандартизации, штепсельные вилки и розетки в разных странах очень отличаются. Это еще одно объяснение тому, почему владельцы техники не находят в коробке привычного им кабеля с вилкой.

Но в любом случае, расстраиваться по поводу отсутствия ожидаемого элемента подключения не стоит. Лучше воспринять это как заботу производителя о покупателе. Кроме того, все необходимые параметры, по которым можно подобрать подходящие комплектующие, указываются в инструкции к прибору. Поэтому, изучив ее и заручившись поддержкой электрика, подключить духовой шкаф к электросети можно без затруднений.

Как подключить варочную панель 3 провода. Трехфазная варочная панель

Еще при планировании покупки требуется определить тип электрического присоединения дома или квартиры, его проектную мощность.

Многие наверняка знакомы с характеристиками сетевой адаптации электроприборов, такими как 110 В, 220 В и 380 В.

В России для частного сектора многие годы применялось исключительно двухфазное 220-вольтное присоединение.

Трехфазное, или 380-вольтное, раньше использовалось лишь на предприятиях, но уже на протяжении 20 лет эта граница основательно размыта. Одна из причин — появление бытовых приборов, конструктивно предназначенных для питания 2 и даже 3 отдельными фазными линиями. Это сильно снижает нагрузку на проводку, расширяет эксплуатационные возможности.

Полезно!  Вся информация по расчетной мощности находится в ТУ (технических условиях), прилагаемых к договору с энергоснабжающей организацией. В это ведомство обращаются и по вопросу изменения присоединенной мощности.

Обладатели обычной двухфазной линии отнюдь не ограничены в выборе. Они могут приобретать панели с трехфазной схемой подключения и пользоваться ими, но тогда требования к домашней проводке и ее расчетной мощности возрастают в разы.

Для определения последовательности электромонтажных работ потребуется выяснить следующее:

• тип проектного присоединения по техническим условиям в точке установки квартирного счетчика;
• наличие отдельной линии от электрощита до розетки на кухне;
• характеристики питающего кабеля, площадь сечения кабельных жил;
• наличие заземляющей жилы;
• наличие автоматического выключателя на линии питания электроплиты;
• наличие розетки соответствующей конфигурации и нагрузочной мощности.

Подключение варочной панели к электросети в 3 провода выполняется только при соответствии предельной рабочей мощности. Эта характеристика — одна из главных, поэтому доводится до сведения покупателя уже с магазинного ценника.

Присоединенная мощность квартирной электросети составляет не менее 9 кВт. Следующим шагом проверяют пригодность проводки, питающей электроплиту. Как правило, это отдельная линия с солидным запасом мощности, особенно если вся нагрузка приходится на единственную фазную жилу 220-вольтного подключения.

Поперечное сечение проводников должно быть не менее 6 мм², включая заземляющую жилу. Трехфазная линия позволяет снизить требования по мощности. Площадь сечения каждой жилы будет достаточной при 4 мм². Если эти показатели неудовлетворительны, проводят отдельную линию от распределительного щита. Обязательно устанавливают при этом автоматический выключатель и даже УЗО (устройство защитного отключения).

Параметры этих элементов учитываются в диапазоне от 16 до 32 А по силе тока и 10 mA по реактивному срабатыванию (чувствительности на индукционный ток) УЗО. Силовой кабель подбирают по описанным выше принципам и рабочим параметрам.

Обустройство домашней сети заземлением — важное условие не только при подключении варочной поверхности. Если по какой-то причине линия «земли» отсутствует, ее оборудуют и подводят к розеткам. Особенно к тем, штепсельный разъем которых предусматривает заземляющую клемму.
