Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

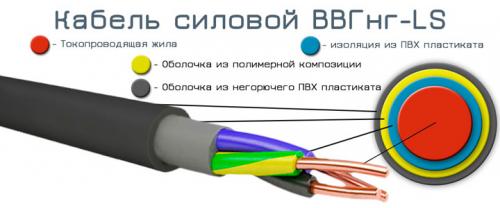

• трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

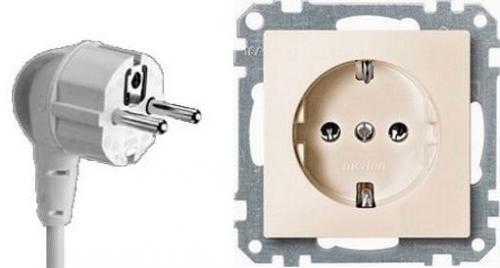

• розетка на 16А типа Шуко (”Schuko”) с контактом заземления

• УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда. Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение посудомоечной машины к электросети. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

Заглушка

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

Источник: https://mdmstroyproekt.ru/novosti/nuzhen-li-sifon-dlya-posudomoyki-voobshche-trebovaniya-proizvoditeley-posudomoechnyh-mashin

Слив для стиральной машины и посудомоечной. Подготовка к монтажу двух приборов

Представим такую ситуацию. На кухне уже установлена посудомоечная машина, но появилась потребность подключить одновременно еще и стиральную машину. Для начала нужно как минимум найти для нее место, ведь стиральная машина – это далеко не маленький бытовой прибор.

В таком деле нам сложно что-либо подсказать, все-таки это ваша кухня. Возможно, чтобы установить и подключить стиральную машину потребуется какой-то компромисс, например, придется отказаться от каких-то предметов мебели или совершить перестановку. Так или иначе, постарайтесь поставить стиралку и посудомойку поближе к раковине, ведь именно под ней будет располагаться подключение к водопроводу и канализации. Также нужно укрепить и выровнять пол в месте установки стиральной машины, для этого воспользуйтесь строительным уровнем.

Не забывайте о том, что между стиральной машиной и окружающими предметами должен быть зазор не менее 1,5 см, поскольку машина сильно вибрирует и раскачивается из стороны в сторону во время отжима.

Можно установить стиральную и посудомоечную машины справа и слева от раковины, в этом случае организовывать отвод от водопровода и канализации будет значительно проще. Можно поставить посудомоечную машину непосредственно возле раковины, а стиральную машину поставить рядом с посудомоечной, оставив между стенками приборов зазор в 1,5 см. Вариантов может быть много, но вы все равно выберите тот, который наиболее приемлем в вашем случае, так что не станем навязывать свое мнение.

Как установить посудомоечную машину. Установка посудомоечной машины в готовую кухню: 6 шагов монтажа+видеоинструкция

Установка посудомоечной машины (ПММ) в готовую кухню уже не роскошь, а осознанная необходимость. Монтаж займет не более часа, а вот времени, сэкономленного на мойке посуды, окажется куда больше. Особенно, если в семье есть дети, и обеды-ужины в полном составе для вас являются неизменной приятной традицией.

Виды посудомоечных машин

Для начала решите, какого именно формата посудомойка лучше подходит для вашей кухни. Выделяют 3 самых распространенных.

Встроенная

Устанавливается непосредственно в нишу, и после монтажа будет частью кухонного гарнитура: фасад в тон ловко маскирует машинку под обычный шкафчик, поэтому она всегда органично смотрится в интерьере.

О секретах выбора стильного и эргономичного кухонного гарнитура читайте здесь

Плюсы:

• эффектный внешний вид;
• оптимизация свободного пространства;
• идеально для небольших кухонь.

Минусы:

• такая встройка чаще всего требует продумывания еще на стадии монтажа кухонного гарнитура;
• не всегда удается встроить посудомоечную машину по всем правилам безопасности из-за недостатка свободного места.

Встраивать можно в любую секцию гарнитура. Просто удаляйте старый модуль и заполняйте его машиной. Часто для этого используют отсек непосредственно под мойкой. В плюсах такого решения близко расположенные коммуникации — меньше возни со шлангами и проводами.

Альтернативный вариант — справа либо слева от мойки. Придется озаботиться подводкой шлангов, но зато не нужно чрезмерно наращивать их длину.

Любое встроенное решение — это всегда компромисс: приходится жертвовать, например, местом для хранения кухонных принадлежностей.

Если конфигурацией вашего кухонного гарнитура предусмотрен выраженный пенальный модуль, то оптимально разместить ПММ именно там. По крайней мере, такое решение целиком и полностью вписывается в логику пользовательского интерфейса среднестатистической хозяйки.

Большинство полноразмерных посудомоечных машин выпускается шириной 60 см. Это соответствует дефолтной ширине шкафчиков любого кухонного гарнитура, и вам не придется проводить никаких дополнительных работ по адаптации модуля под технику.

Отдельностоящая

Если встроить посудомойку в один из модулей кухонного гарнитура не получается, всегда можно разместить ее на свободном месте и подключить по стандартной схеме, например в кухне-гостиной .

Плюсы:

• не нужно подгонять габариты;
• можно спрятать под столешницу.

Минусы:

• сложно вписать в пространство при недостатке квадратных метров;
• зависимость от коммуникаций.

Источник: https://remont.ru-best.com/remont-kvartir/kak-podklyuchit-posudomoechnuyu-mashinu-k-kommunikaciyam-podklyuchenie-k

Отвод для посудомоечной машины. Несколько общих рекомендаций по установке посудомоечных машин

Надо полагать, что если хозяева все же решились на покупку посудомоечной машины, то ими уже заранее продумано место ее установки. В общих чертах зависит оно от того, какая модель больше приходится по вкусу – компактная настольная или встраиваемая в кухонную мебель. Соответственно, могут быть и серьезные отличия по установке и подключению прибора к коммуникациям.

Посудомоечные машины встраиваемого и настольного типов

И в том, и в другом случае место установки машинки стараются по возможности максимально приблизить к области кухонной мойки. Это объясняется просто – появляется возможность подключения прибора к инженерным коммуникациям, не прибегая к сложной процедуре врезки в трубы – вполне достаточно будет тех соединений и узлов, которые обеспечивают подачу воды на смеситель и отвод ее слив ее из мойки в канализацию. Удлинение штатных шлангов посудомоечной машины, в особенности – сливного, не приветствуется, так как возможности откачивающего насоса ограничены, и перегружать его не стоит, чтобы не вызвать быстрого износа.

Впрочем, такое размещение вовсе не является догмой – можно расположить посудомойку и в более удобном, с точки зрения хозяев, месте, но с таким расчетом, чтобы в радиусе длины штатных шлангов была возможность врезки в соответствующиеи канализации (этот пример также будет рассмотрен в публикации), или же придется продумывать прокладку дополнительного участка таких труб именно для целей подключения прибора.

Безусловно, к будущему месту установки посудомоечной машины должна быть заранее подведена линия электропитания соответствующего сечения, и установлена отдельная розетка, обязательно с контуром заземления. Использования удлинителей должно полностью исключаться. Вода, повышенная влажность и электричество – и так уже достаточно опасное «соседство», поэтому никакие попустительства типа: «у Пети так подключено – и ничего страшного» — абсолютно недопустимы.

Электроснабжение кухни – вопрос повышенной важности!

Отличительными особенностями любой кухни являются не только высокий уровень влажности и постоянное использование воды, но и, пожалуй, самая большая потребляемая мощность установленных в ней электроприборов. Холодильник, микроволновка, стиральная и посудомоечная машины, вытяжка, электрическая плита и духовой шкаф, и это еще не считая освещения и мелкой бытовой техники! Как правильно организовать электроснабжение кухни – подробно рассказано в статье нашего портала, посвященной монтажу электропроводки в квартире .

Место под установку должно быть подготовлено – иметься соответствующая ниша для врезки нужных размеров или свободное пространство на столешнице для настольной установки. Основание должно обеспечивать надежное положение прибора, в строго горизонтальном положении, с опорой на все стойки во избежание люфта или повышенной вибрации. Для каждой модели посудомоечной машины имеются свои требования по подготовке места, в технической документации приводится описание монтажа, в комплект обычно входят все необходимые крепежные детали.

Пример схемы-инструкции по установке посудомоечной машинки встраиваемого типа

Есть еще один нюанс подготовки к установке машинки – он должен быть учтен заранее. Многие модели на задней части корпуса имеют выходы кабеля питания и шлангов, смещенные в одну из сторон. Таки образом, допустимое расстояние до точек подключения может быть разным слева и справа от посудомойки. Обычно эта особенность также указывается производителем в технической документации.

Допустимое расстояние до точек подключения слева и справа может различаться

Прежде чем браться за самостоятельную установку посудомоечной машины хозяин должен очень взвешенно оценить свои возможности и умения. Если есть какие-либо сомнения в собственных силах, лучше пригласить опытного мастера-сантехника, имеющего положительные рекомендации (на этом поприще подвизается немалое количество откровенных «шабашников»). Дело в том, что нарушение правил установки вполне может привести к прекращению действия гарантийных обязательств производителя. Нередко в крупных салонах-магазинах практикуется фирменная установка, за невысокую цену, а порой даже и вовсе бесплатно – как один из способов стимулирования покупательской активности. Этот вопрос следует сразу уточнить при покупке.

В том случае, когда такой услуги не предоставляется, а вызов мастера видится существенными лишними затратами, то нет ничего невозможного и в самостоятельной установке. И если «вынести за скобки» уже упоминавшуюся линию электропитания и особенности монтажа аппарата в нишу, то главным этапом процесса становится правильное подключение посудомоечной машины к водопроводу и канализации.

Правильное подключение слива посудомоечной машины. Как подключить посудомоечную машину к канализации своими руками

Посудомоечная машина, как и стиральная, давно уже превратилась из диковинки в очень даже важный предмет домашней техники. Правильное технологическое подсоединение слива посудомойки к канализационной сети означает долгосрочность работы самого прибора и особенно сливной помпы.

Варианты подключения посудомойки к канализации

Начинать подключение необходимо со сливного шланга. Домашнему мастеру такое мероприятие вполне по силам. Нужно лишь разобраться, как правильно подключить посудомоечную машину к канализации. Может возникнуть и другой вопрос: обязательно ли подсоединять посудомоечную машину к общему канализационному стоку?

Самый простой способ

Как проще всего подсоединить посудомоечную машину к канализации? Решение, о котором говорится далее, даже нельзя назвать подключением. Речь идёт о том, чтобы взять гофрированный шланг для слива воды посудомоечной машины и установить его на краю кухонной раковины с помощью пластикового держателя. Аналогичное приспособление имеется у стиральных машин.

Такой вариант на поверку оказывается приемлемым далеко не всегда. Если посудомоечная машина напольная, то вывод шланга в раковину можно рекомендовать только как очень кратковременную меру. Главная причина – сток посудомойки расположен низко, а раковина – высоко. Помпа будет перегружаться и может в скором времени сломаться. Также есть небольшая вероятность, что сливной шланг случайно сорвётся с края раковины и окажется на полу. Представить последствия несложно.

Подобный вариант подходит лишь для компактных посудомоечных машин – тех, что стоят на столе рядом с раковиной. В этом случае серьёзной нагрузки на сливной насос не ожидается. Плюс можно придумать способы дополнительной фиксации сливного шланга.

Подсоединение к сифону кухонной раковины

Такое подключение посудомойки к канализации рекомендуется всем, кому не подходит предыдущий вариант. Вывод сливного шланга в сифон раковины можно признать оптимальным вариантом.

Что для этого потребуется:

1. Специальный сифон со штуцером. Если предполагается впоследствии подсоединять к сифону ещё и стиральную машину, то штуцеров должно быть два. Тот, который не будет задействован сразу, можно закрыть стандартной заглушкой.
2. ФУМ-лента для уплотнения соединений.
3. Малый разводной ключ (№1).
4. Сливной шланг для посудомоечной машины нужной длины, если не хватает комплектного. Здесь важно учесть, что ставить посудомойку от места сброса грязной воды на расстоянии более двух метров нежелательно, поскольку перегружается насос.

Штуцеры могут отходить от сифонов по-разному. Если этот отвод расположен перпендикулярно ёмкости сифона, шланг посудомойки обязательно нужно поднимать на уровень выше штуцера.

Если этого не сделать, стоки из раковины будут неминуемо проникать в сливной шланг посудомоечной машины и застаиваться там. В этом случае неприятные запахи внутри машины вам гарантированы!

Такая мера не нужна, если штуцер входит в ёмкость сифона под острым углом. В этом случае сливной шланг в точке подсоединения к штуцеру уже оказывается выше уровня канализационного стока раковины.

Вывод сливного шланга в канализационную трубу

Можно ли и как подключить посудомоечную машину к канализации напрямую? Такая возможность есть. Метод рекомендуется только в том случае, если на канализационной трубе уже имеется отвод (тройник), предназначенный именно для подключения сливных шлангов бытовой техники. При отсутствии отвода его устройство может оказаться весьма хлопотным и не обязательно успешным.

Применение такого метода требует, чтобы слив посудомоечной машины находился минимум на 0,4 м выше канализационной трубы. Если сливной шланг будет просто лежать на полу, в него будет переливаться содержимое канализации, что совершенно недопустимо.

Подключение посудомойки к канализации, варианты которого рассмотрены выше, при любом способе требует внимательного подхода. Чтобы избежать домашних аварий, рекомендуется первые дни наблюдать за работающей машиной: нет ли протечек, перебоев, нежелательных вибраций. Если всё работает как должно, можно быть уверенным: посудомоечная машина будет работать долго и без нарушений.

Источник: https://mdmstroyproekt.ru/novosti/kak-pravilno-podklyuchit-posudomoechnuyu-mashinu-k-kanalizacii-organizaciya-sliva

Патрубок сифона для подключения стиральной и посудомоечной машин. Какой сифон выбрать для посудомоечной машины

Различных моделей сифонов сейчас существует огромное множество. Их выбор зависит не только от функциональных характеристик, но и от внешнего вида и особенностей сантехники или бытовой техники, к которым они подключаются. Но в целом можно выделить два различных варианта сифона, которые подойдут именно для посудомоечной машины:

1. .
2. Специальные приспособления для посудомоечных и стиральных машин.

В первом случае это может быть самое обыкновенное устройство, которое подключается к раковине, но при этом имеет дополнительный штуцер (соединительный патрубок) для подключения бытовой техники (посудомойки или стиральной машины). Вариант удобен в том случае, когда все бытовые предметы находятся на небольшой кухне, и сифон легко подключить к каждому из них.

Во втором случае устройство является универсальным и для посудомоечных, и для стиральных машин. Такой сифон может быть встраиваемым и скрываться в небольшом углублении в стене. Если же он устанавливается уже после ремонта и приобретения техники, то между машинкой и стеной придется оставлять пространство для размещения сифона. Установку устройства такого типа лучше доверить специалистами, поскольку правильно сделать это своими руками достаточно сложно.

При выборе сливного приспособления необходимо обращать внимание на состав тех материалов, из которых оно изготовлено, особенно в случае с пластиком. Это может быть полипропилен, ABS-пластик, но только не полиэтилен. В изделии не должно содержаться токсичных веществ, которые могут активироваться под воздействием горячей воды.

Стоит попросить продавца раскрыть упаковку в магазине и проверить сифон на наличие всех необходимых деталей и отсутствие брака, трещин, проколов (в гофрированной трубе).
