Как подключить посудомоечную машину. Куда и как вывести сток

Как подключить посудомоечную машину. Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

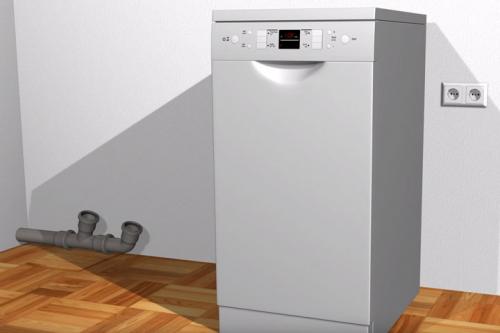

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

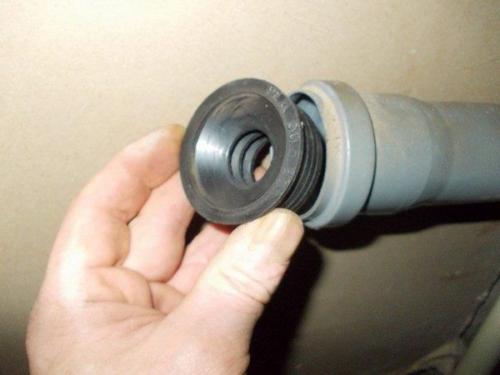

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

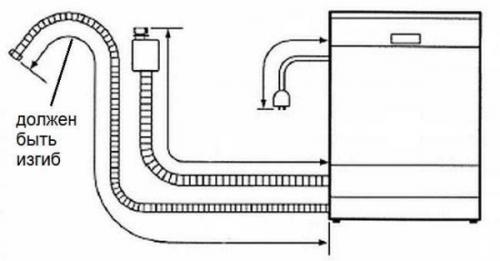

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

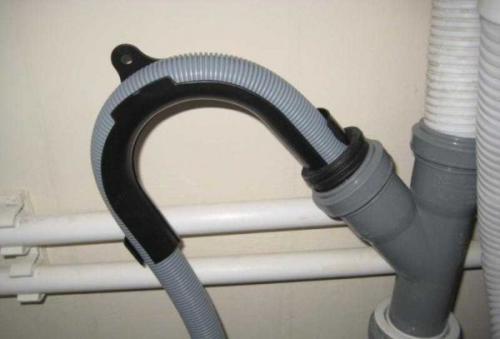

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Как подключить посудомоечную машину midea. Подключение к электросети

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

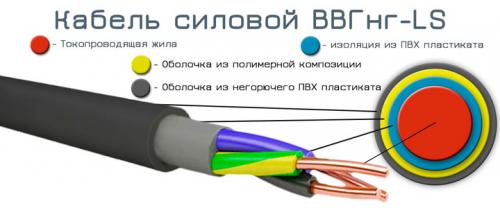

• трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

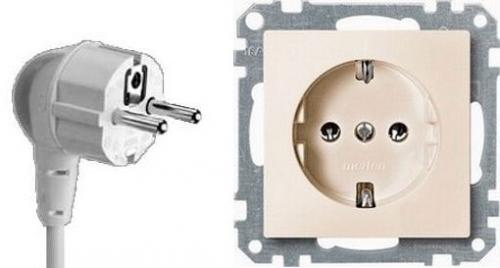

• розетка на 16А типа Шуко (”Schuko”) с контактом заземления

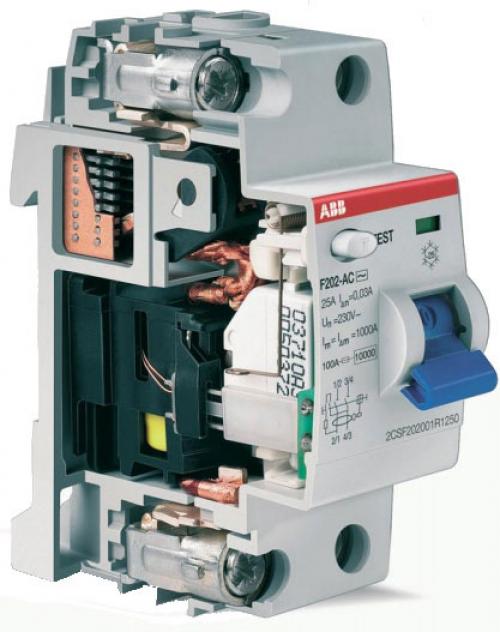

• УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

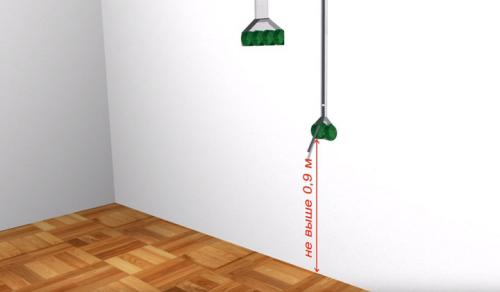

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда. Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

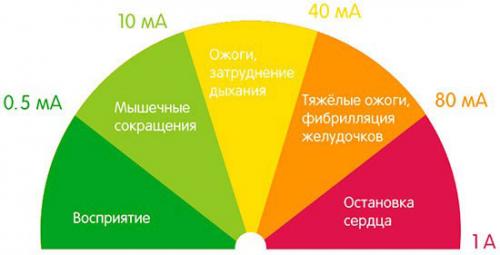

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Как подключить посудомоечную машину к водопроводу. Подводим электричество

Учитывая показатели мощности ПММ, предстоит выбрать розетку для подключения посудомоечной машины к электросети. Минимум розетка должна выдерживать 16 А. Более того, она должна быть размещённой в зоне с открытым доступом. Существует два места: над столешницей или же в соседней нише, но учтите, что расстояние от мойки должно быть минимум 0,5 м. Схема подключения посудомоечной машины требует также и установки розетки на расстоянии не больше одного метра от ПММ.

В процессе ремонта нужно позаботиться, чтобы к розетке от щитка была выделенная линия. Когда её нет, тогда нужно пустить провод по стенке, а прикрыть это можно коробом, обеспечив крепление проводу и не испортив интерьер комнаты.

В процессе монтажных работ следует задействовать кабель с многожильными медными проводами. При этом не забываем об устройстве защитного отключения. Это требуется установить из-за опасности короткого замыкания. Если же вы ранее самостоятельно не работали с электричеством, тогда рекомендуем дополнительно ознакомиться со статьями, как подключить посудомойку к электросети, для этого посмотрите на ютубе обзорные

Требования к электропроводке

Мало того, что вы знаете, как правильно подключить посудомоечную машину самостоятельно к сети, нужно ещё знать требования, выдвигаемые к электропроводке, поскольку от этого зависит ваша безопасность и близких людей.

Самый главный пункт — это наличие рабочего защитного заземления. Независимо от того, какая модель ПММ вами куплена — встраиваемая или же отдельностоящая, для вашей безопасности и близких нужно соблюсти это требование.

Выбор проводки

Чтобы правильно подключить ПММ, нужно грамотно выбрать проводку для подсоединения техники к электросети. Медный 3-жильный провод ПВС3 считается лучшим вариантом для установки любого типа ПММ, в том числе встраиваемой посудомоечной машины. Кабель очень жёсткий, но толстый, прочный, а значит, будет легко держать форму.

Есть три варианта исполнения кабеля ПВС3 для подключения:

• У — идеальный вариант для уличного использования, т.к. выдерживает температуру от -40 до +40^оС.
• Т, УХЛ — эти типы лучше не использовать на улице.

Учтите, что показатель мощности ПВС3 зависит от сечения жил. Лучше всего брать мощность в запас где-то в 2 раза минимум.

Установка розетки

Запомните, что использование удлинителя или же тройника запрещено. Безусловно, вы можете воспользоваться таким вариантом подсоединения, но это увеличивает риск выхода из строя, расплавления встроенной посудомоечной машины, или же грозит пожаром в результате замыкания. Кухня — это место, где расположено больше всего мощной бытовой техники, поэтому важно позаботиться о вашей безопасности и жильцов дома. Так что потребуется отдельная розетка «евро», обязательно с заземлением.

Розетку для посудомоечной машины лучше всего установить над или под кухонной столешницей, но с открытым доступом. Низко к полу устанавливать блок не нужно, поскольку если будет протечка, вода попадает внутрь розетки. Минимум должно соблюдаться расстояние 15–20 см. Такие параметры для монтажа ПММ в кухонный гарнитур используют чаще всего мастера. Если мы говорим об отдельно стоящих моделях, тогда расстояние от 40 до 90 см от пола.

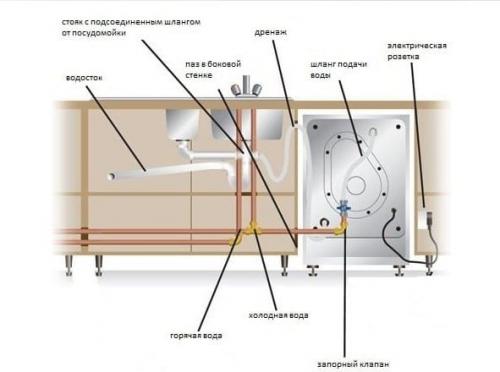

Как подключить посудомоечную машину к канализации. Схема подключения

ПММ можно подсоединить к сливу разными способами. Последовательность действий:

• Сначала выбирают схему подключения.
• Закупают материалы, подбирают необходимый инструмент.
• Подключают в соответствии с инструкцией.

Некоторые пользователи не утруждают себя подобными работами. Они помещают конец сливного шланга прямо в раковину. Грязная вода будет вытекать в мойку, а уж оттуда — в канализацию.

Ответственный хозяин никогда не допустит такой «установки». Во-первых, не очень-то эстетичен и гигиеничен такой вариант. А во-вторых, для сохранения чистоты и поддержания порядка придется каждый раз — после мойки, мыть раковину.

Если и тратить деньги на посудомойку, то надо пользоваться всеми ее преимуществами, в том числе и автоматическим сливом. Подключив ПММ к стокам, пользователь может не беспокоиться по поводу грязной воды.

Есть несколько вариантов соединения посудомойки со сливом, рассмотрим подробно каждый:

1. Самый простой способ . Можно подключить ПММ напрямую к отводу канализационной трубы. Но этот вариант подойдет только тем, у кого на кухне имеется свободный отвод.

1. Самый популярный способ . Сливной шланг соединяют со штуцером сифона. Сегодня выпускают модели, в которых есть сразу несколько штуцеров. Если у имеющегося сифона есть свободный штуцер, можно приступать к реализации идеи. Если нет — надо покупать новый сифон. Шланг слива соединяют со штуцером — стоки из машинки будут сливаться через сифон.

1. Хорош для кухни, в которой помимо посудомойки установлена и стиральная машинка . Тройник ставят между трубой канализации и сифоном. На выходах подключены шланги слива обеих машин — посудомоечной и стиральной.

Третий способ особенно удобен и эффективен — через тройник проходят грязные воды сразу из трех источников — стиралки, посудомойки и из раковины.

Выбрав один из трех вариантов подсоединения, не спешите браться за работу. Надо подумать, где поставить аппарат. Его нельзя ставить слишком далеко от места подключения. Если оно будет удалено более чем на 3 м, помпа может сломаться, так как ей придется прокачивать грязную воду, испытывая максимальные нагрузки.

Если ПММ будет стоять слишком далеко от места соединения со сливом, ее помпа износится вдвое раньше, чем при нормальном расположении.

Как подключить посудомоечную машину бош. Установка посудомоечной машины Bosch

посудомоечной машины Bosch пройдёт без проблем, если это событие тщательно спланировать и подготовиться заранее. Наша статья поможет вам самостоятельно справиться с этой задачей.

Как установить посудомойку своими руками

Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:

1. Выбор места.
2. Подсоединение к сливу.
3. Подгонка водопровода.
4. Подключение электрической сети.

У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.

Место встречи изменить нельзя

Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.

Такое размещение имеет много плюсов:

• легкость перемещения грязной посуды из раковины;
• гигиеничность первичной обработки столовых приборов;
• близкая локация водопровода, канализации.

Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.

Варианты размещения ПММ:

• на столешнице (для мелкогабаритных моделей);
• под столешницей (более крупные модификации);
• в кухонном гарнитуре (для встраиваемой машинки).

Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.

Подключение к канализации

Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.

Примыкание к канализационной трубе

Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника. Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг. Это чревато неприятным запахом в машинке.

Слив через сифон раковины

Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.

Соединение с водопроводом

Подачу воды также легко организовать при помощи специального тройника с краном.

Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:

1. Отключите водоснабжение в квартире.
2. Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
3. Уплотните резьбу на освободившемся отверстии «фумкой».
4. Прикрутите тройник.
5. Подсоедините к одному выходу трубку смесителя.
6. Ко второму — заливной шланг посудомойки.

У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.

Пошаговая инструкция монтажа в этом

Подключение к сети

Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:

• Находиться в доступном месте, не ниже полуметра от пола.
• Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
• Подводиться к предохранительному устройству (дифавтомату).

Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.

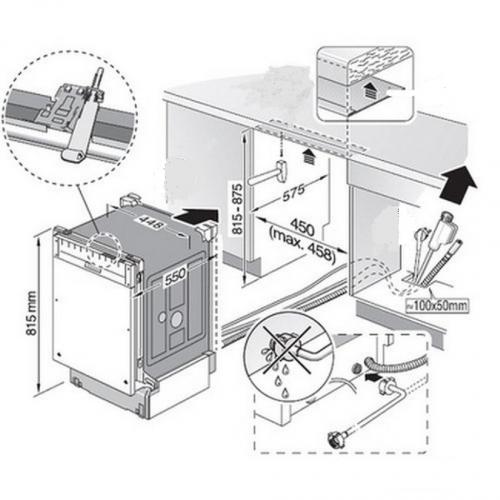

Установка ПММ на законное место

Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется. Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника « Икеа ». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Пробный запуск

Вы установили долгожданную помощницу? Запустите тестовый режим, проследите за всеми соединениями — не капает ли где вода, не течёт ли ручьём? Даже если первая мойка прошла успешно — внимательно понаблюдайте пару дней за результатами вашего труда. Ведь изъяны системы могут проявиться не сразу.

Но мы надеемся, что всё получится правильно с первого раза. Удачи!

Источник: https://remont.ru-best.com/dizayn/kak-podklyuchit-posudomoechnuyu-mashinu-svoimi-rukami-vybiraem-mestopolozhenie

Подключение посудомоечной машины диаметр. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

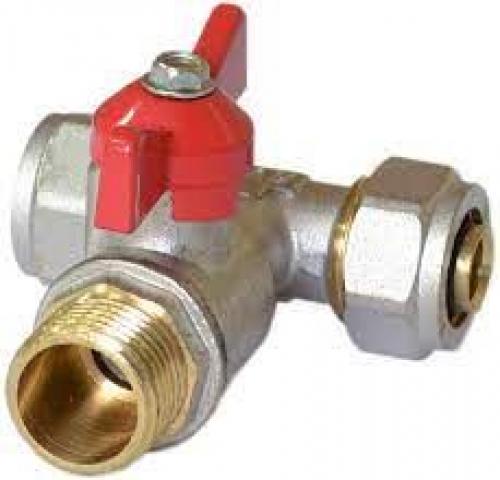

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

Заглушка

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

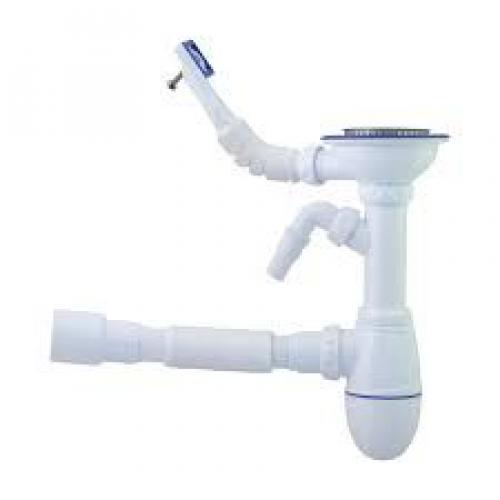

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

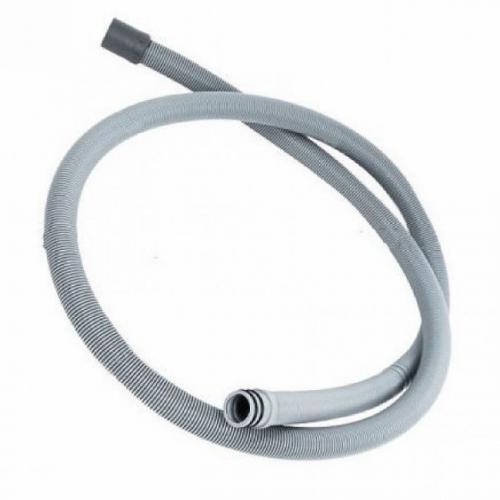

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

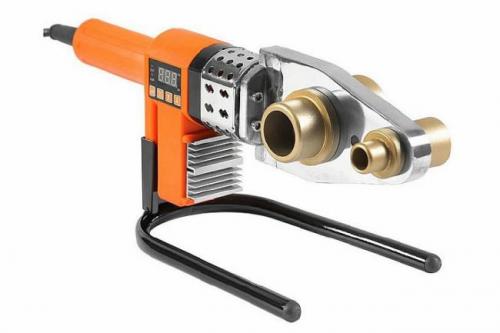

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

Как подключить посудомоечную машину к смесителю. Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

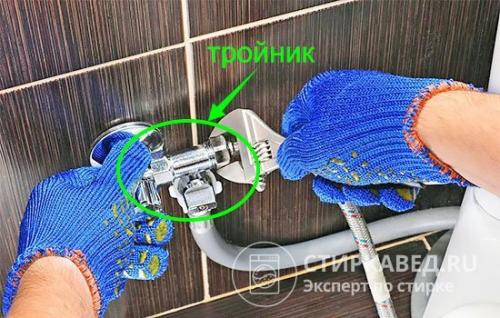

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

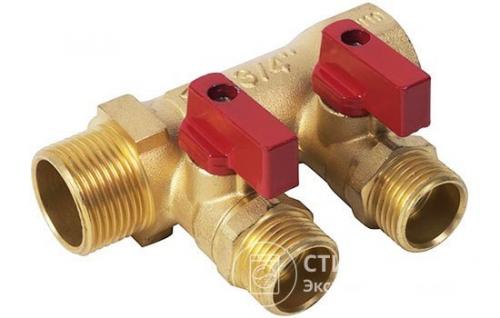

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

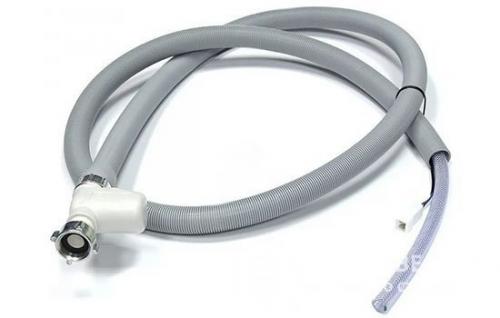

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

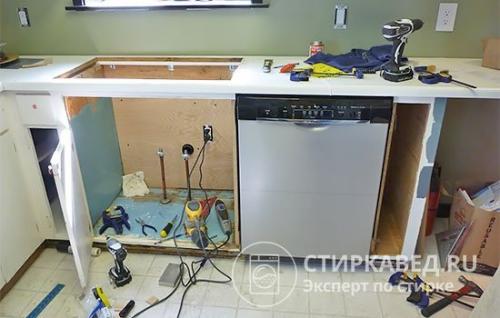

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

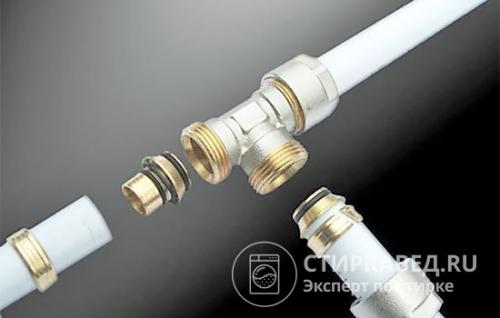

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.
