Кровля с водостоком. Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим уклоном, равным 2-3 мм на 1 пог.м желоба, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится встык с зазором около 3 мм. На месте стыка защелкивается соединитель желоба с герметизирующей прокладкой из пористой резины. Чтобы снизить возможность протечек, места стыков обрабатывают специальным герметиком для кровельных работ.

Если дом находится на одной территории с деревьями с густой листвой – спасти от нее смогут «паук» для воронки и сетка для желоба.

Пример сетки для желоба и воронки Источник grandline.ru

При этом, стоит помнить – сетку не нужно обслуживать, т.к. налипшую на нее листву просто сдувает ветром, а вот паука иногда придется чистить.

Монтаж желобов Источник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Для водостока с трубой диаметром 90 мм существует правило: 1 воронка на 10 пог.м желоба. К примеру, если длина карниза здания равна 10, то на ее поверхности монтируется один стоя. Если длина больше данного значения, но меньше 20 м, то устанавливаются два стояка.

Хотя и допускается монтаж одной трубы на длину желоба до 10 метров, но мы не рекомендуем делать длинный сток в одну строну, так как, визуально, данный уклон будет виден и данная эстетическая особенность не каждому придется по вкусу. Оптимальная длина желоба для одной сливной трубы не более XXX метров.

Это и красиво и убережет систему от перезаполнения в моменты сильных проливных дождей

Если же длина карниза до 10 метров, но скат кровли большой (более 70м2), то поможет установка водосточной системы прямоугольного сечения, например Vortex, так как пропускная способность данной системы больше на 60%

технический специалист Grand Line

Семен Графов

Трубы к стенам дома крепятся хомутами с шагом 1,5 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока Источник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают специальным герметиком для кровельных работ.

Внутренний водосток на плоской кровле. Конструкция системы внутреннего и наружного водостока плоской кровли: чертеж, план, формирование уклона

Водосток для плоской крыши является важной частью конструкции, так как с его помощью будут убираться осадки.

Без него покрытие на кровле начнет размываться, а во время зимнего периода еще и рваться.

Рассмотрим, конструкцию водостока для плоской крыши, его особенности, а также как правильно его установить снаружи или внутри здания.

Особенности и назначение водосточной системы

Водосток для плоской крыши – это система отвода осадков, который требуется т.к. у нее нет такого большого наклона, как у скатной. Данный элемент конструкции позволяет эффективно убирать воду с поверхности защитного покрытия, как в теплое, так и холодное время года.

При осадках в виде дождя без слива это покрытие начнет размываться, что приведет к протеканию крыши (?).

Зимой снег, который скапливается на поверхности кровли понемногу тает от солнца и внутреннего отопления, но из-за мороза вода замерзает. При этом она расширяется, что может привести к разрыву кровельного материала.

Классификация

Существует 3 различных вида водоотводных сооружений с плоской крыши:

  • Наружный неорганизованный тип отвода воды заключается в том, что вся поверхность кровли имеет наклон в одну сторону, из-за чего происходит самостоятельный сток воды.

    Такой тип используется только для небольших хозяйственных сооружений не более, чем в 2 этажа высотой.

    Это обусловлено тем, что вода при падении будет подмывать фундамент и грунт, что может привести к быстрому выходу из строя основания постройки.

  • Наружный организованный работает по аналогичному принципу с предыдущим вариантом, но в данном способе отвода исправлен главный недостаток неорганизованного метода – бесконтрольное падение воды.

    Для этого в той части крыши, куда идет наклон, с края устанавливаются специальные желоба, которые собирают осадки цельный поток и отводят их в водосточную систему. Прокладывают такую систему по карнизным свесам и снаружи несущих стен. Используется данный тип водостока для построек, высота которых не более 5 этажей.

  • Внутренний водосток используется для многоэтажных построек с. Воронки встраиваются на саму крышу в нескольких местах, где для них делается специальный конвертный уклон. Сброс воды происходит за счет труб (стояков), которые устанавливаются внутри здания.

Крыша с внутренним водостоком. Что такое система внутреннего водостока

Внутренний водосток — это система воронок, стояков и cливов, которая проложена внутри здания. Она собирает воду с крыши и отводит ее прямо в канализацию, ливневку или дренажную систему. Внутренний водоотвод делают в большинстве современных домов и сооружений с плоской крышей, а также в зданиях высотой больше 10 м.

Внутренняя водосточная система — это дополнительный риск протечки внутри здания. Причем речь даже не о текущей кровле, а о более серьезной проблеме: при протечке вода из внутреннего водостока может залить сразу несколько этажей здания. Тем не менее, на такой риск идут, причем массово. А все потому, что на одних зданиях внешнюю водосточную систему нельзя делать в принципе, а на других ее использование может привести к более плачевным последствиям, чем протекшие внутренние водостоки.

Крыша с внутренним водостоком. Что такое система внутреннего водостока

Вот только основные причины сделать водосток внутри дома:

  1. Безопасность прохожих . Поток воды, падающий на человека с высоты 10 м — это уже как минимум больно. А если высота 25 м? А если не поток воды, а смерзшийся снег или сосулька? При сильном ливне или во время таяния снега вода легко может переливаться через желоб внешнего водоотвода и падать вниз, а организация внутреннего водостока такое исключает.
  2. Защита фундамента . Льющая через край жёлоба вода опасна не только для прохожих, но и для фундамента дома. Тонны воды будут собираться с крыши и падать на узкую полоску земли вдоль стен, размывая грунт и ослабляя фундамент. Устройство внутренней водосточной системы направляет всю эту воду в коллекторы канализации или ливневки.
  3. Уменьшение нагрузки на несущие конструкции . Очень сильный дождь — это 30-40 литров воды на квадратный метр, которые выпадают за 1-1,5 часа. Если площадь кровли 500 м2, то это 15-20 тонн воды, которые нужно как-то отвести. Внешний водосток с таким объемом не справится, а это значит, что вода будет стоять огромной лужей на крыше, создавая серьезную дополнительную нагрузку на несущие конструкции. Пропускная способность внутреннего водостока кратно, а иногда и на порядок больше.
  4. Защита от замерзания водостока . Ледяные пробки во внешнем водостоке — скорее правило, чем исключение в северных и центральных регионах России. Если водосток внутри дома, он защищен от замерзания и эффективно отводит воду при любой температуре снаружи.
  5. Э стетичность здания . Желоба и водосточные трубы меняют силуэт дома, часто не в лучшую сторону. К тому же, если водосток внутренний, зданию не нужны карнизы. Следовательно, место перехода крыши в стены можно оформить нестандартно, например, со скруглением или, наоборот, сделать его в виде стильной грани.

Скрытый водосток на скатной кровле. Зачем водосток нужен?

Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом. Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.

Скрытый водосток на скатной кровле. Зачем водосток нужен?

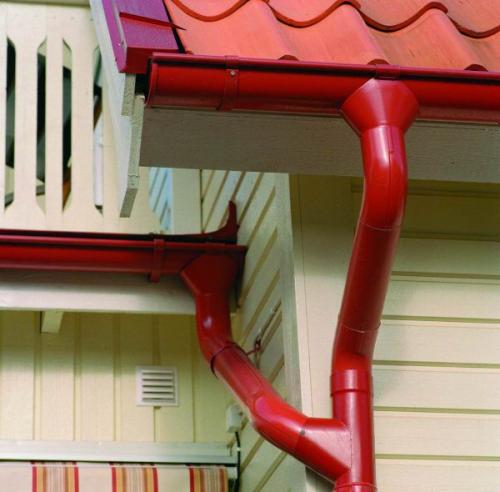

Водосточная система из ПВХ

Скрытый водосток на скатной кровле. Зачем водосток нужен?

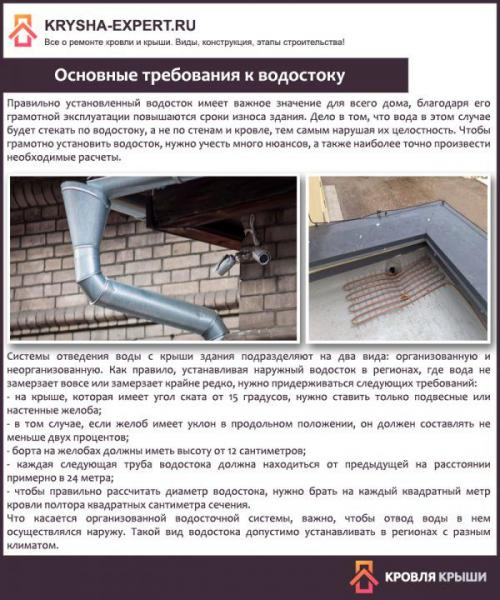

Основные требования к водостоку

В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент . Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.

Скрытый водосток на скатной кровле. Зачем водосток нужен?

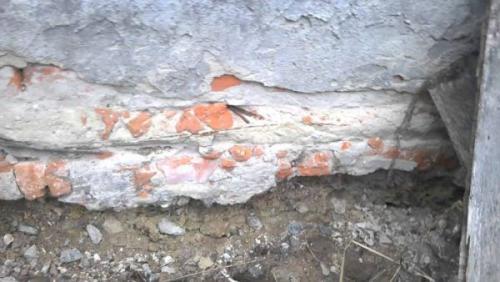

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание

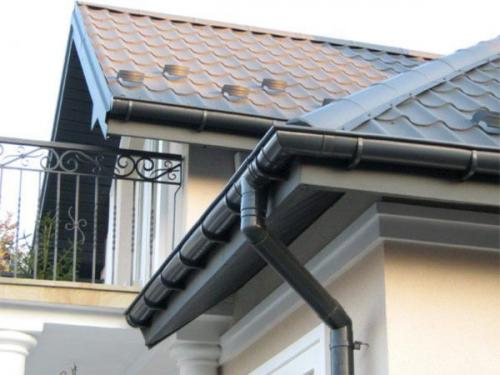

На заметку! Система водостока с крыши не всегда выглядит просто или некрасиво. Сейчас можно изготовить составляющие любой формы и даже подогнать их к стилистике всего строения, а значит, они не будут смотреться аляповато.

Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.

Скрытый водосток на скатной кровле. Зачем водосток нужен?

Наружный водосток плоской кровли. Традиционные системы водоотвода

Если с некоторых сторон крыши невозможно обеспечить организованный слив воды, нужно воспрепятствовать ее стоку, чтобы защитить стены здания. Для этих целей используются заградительные стенки, выполненные из бетона или металла. В местах примыканий этих стенок и кровельного покрытия устанавливаются оцинкованные «фартуки».

Кровля с водостоком. Правила и последовательность сборки желобов 05

Водоотведение с плоской кровли устанавливается в следующих местах:

  • На свесах кровли, расположенных ниже относительно других;
  • На специальных выступах.

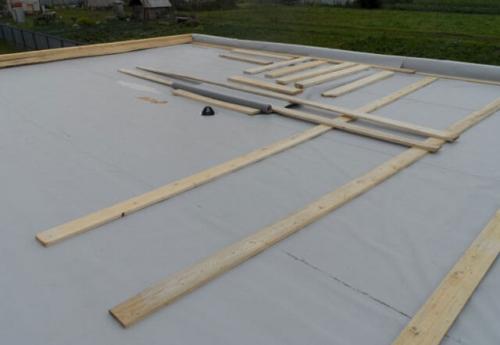

Используя первую схему, водоотвод нужно крепить возле свеса в подготовленных каналах. В качестве этих каналов могут использоваться готовые конструкции из металла или пластика, или же самодельные элементы из оцинкованной стали. Слив с плоской крыши осуществляется посредством сливных труб, расположенных в каналах, подведенных к желобам.

В случае с выступом плоская кровля с наружным водостоком будет закладываться иначе. Как правило, для обустройства водоотвода здесь используются прямоугольные желоба и трубы, закрепленные на вертикальных держателях. Чтобы сливные трубы крепились к желобам, в выступе нужно заблаговременно проделать необходимое количество отверстий.

Кровля с водостоком. Правила и последовательность сборки желобов 06

Впрочем, гораздо более эффективным вариантом конструкции является плоская крыша с внутренним водостоком. Чтобы такая система могла работать, кровля с минимальным уклоном в 2 градуса делится на участки. Для одного такого участка площадью около 150-200 кв.м. требуется отдельный стояк. Если общая площадь кровли меньше указанных величин, то для водоотведения достаточно будет единственного стояка.

В точках с уклоном устанавливаются наружные водосточные воронки для плоских крыш, оборудованные грязеуловителями. Учитывая то, что водосток внутренний, эти воронки чаще всего располагаются возле центра крыши, а сливные трубы заводятся в здание и подключаются, например, к канализационной системе. Для предотвращения замерзания жидкости возле воронок не будет лишним подвести к этим участкам обогревательный кабель. Внутренние элементы водосточной системы должны отапливаться постоянно по всей своей протяженности.

Крыша без водостока. Можно ли обойтись без водосточной системы на крыше?

На чтение 3 мин.

Когда строительство дома подходит к завершающему этапу и начинается монтаж крыши, всегда встает вопрос, как и из чего сделать водосточную систему. Многие застройщики ставят вопрос по-другому: а нужна ли она вообще, нельзя ли обойтись без нее? Ведь хорошая водосточка стоит дорого. Кто-то хочет таким образом сэкономить средства, а кому-то просто не нравятся свисающие вниз трубы вокруг дома. Так или иначе, чтобы принять решение, необходимо рассмотреть функциональное назначение водосточной системы частного дома.

Крыша без водостока. Можно ли обойтись без водосточной системы на крыше?

Дело в том, что водосточка делается не для красоты. Ее цель – отведение дождевой воды от фундамента. Без водосточки вода будет постепенно разрушать отмостку и, попадая в землю, подмывать фундамент строения. Понятно, что ни к чему хорошему это не приведет. Также на фасаде будут красоваться грязные подтеки, а на дорожках и газонах вокруг дома стоять не просыхающие лужи. Водосточная система должна отводить воду с крыши, увеличивая тем самым срок службы сооружения.

Крыша без водостока. Можно ли обойтись без водосточной системы на крыше?

Из чего можно сделать водосток

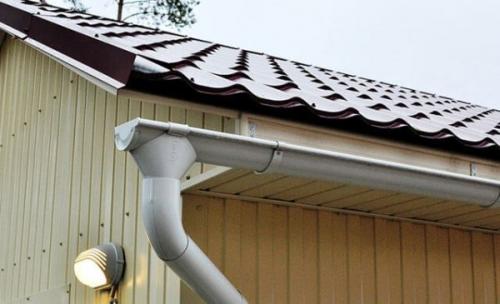

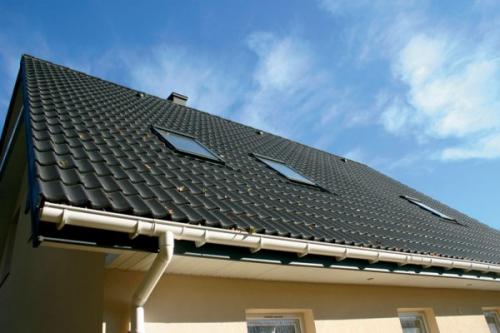

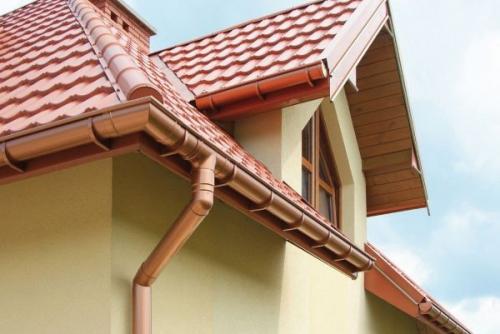

Обычная водосточная система состоит из горизонтальных желобов, расположенных по всему периметру дома и идущих от них вниз вертикальных труб. Раньше основным материалом для водосточки было оцинкованное железо. Иногда применяют его и сейчас, причем смотрится такая система довольно красиво. Но появились и другие современные материалы:

  1. Металлопластиковые трубы — это металл с нанесенным с двух сторон пластиком. Такие системы очень долговечны и не подвержены коррозии, они способны выдерживать ударные нагрузки, воздействие снега и льда зимой. Плюс их в том, что можно выбрать цвет, подходящий к цвету кровли и стенам дома.

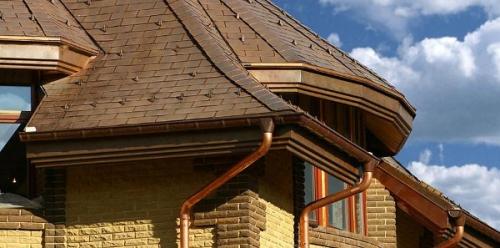

  2. Медные трубы — водосточка из меди не получила широкого распространения, так как цена на такой металл зашкаливает. Однако медь способна надежно прослужить долгие десятки лет. Надо помнить, что на воздухе медь быстро окисляется и покрывается налетом патины. Этот эффект даже ценится любителями старины.
  3. Пластиковые трубы — система желобов и стоков из ПВХ появилась на рынке не так давно, но смогла составить конкуренцию металлу и оцинковке. Пластик проще монтировать, он хорошо переносит воздействие света и не ржавеет. Еще одно достоинство: пластиковые желоба нужно реже прочищать, так как вода по ним скользит лучше, а, значит, мусора и грязи оседает внутри меньше. Такие трубы меньше гремят во время ливня. Они также имеют различные формы и цвета. А к серьезным недостаткам можно отнести малую прочность: под тяжестью снега или льда пластик может треснуть.

Крыша без водостока. Можно ли обойтись без водосточной системы на крыше?

Выбрать водосточную систему для дома, учитывая индивидуальные запросы, несложно. И лучше ее поставить еще на этапе строительства, так как потом это сделать будет гораздо сложнее и дороже, а иногда и невозможно.

Когда водосток не нужен

А когда же можно вообще не делать водосток? В принципе, обойтись без него можно, если дом небольшой и имеет односкатную крышу. Тогда надо просто удлинить свисающий карниз настолько, чтобы вода не подмывала отмостку и не просачивалась к фундаменту. В остальных случаях водосточную систему все-таки придется монтировать.

Крыша без водостока. Можно ли обойтись без водосточной системы на крыше?

Крыша с наружным водоотводом. Традиционные системы водоотвода

Если с некоторых сторон крыши невозможно обеспечить организованный слив воды, нужно воспрепятствовать ее стоку, чтобы защитить стены здания. Для этих целей используются заградительные стенки, выполненные из бетона или металла. В местах примыканий этих стенок и кровельного покрытия устанавливаются оцинкованные «фартуки».

Кровля с водостоком. Правила и последовательность сборки желобов 11

Водоотведение с плоской кровли устанавливается в следующих местах:

  • На свесах кровли, расположенных ниже относительно других;
  • На специальных выступах.

Используя первую схему, водоотвод нужно крепить возле свеса в подготовленных каналах. В качестве этих каналов могут использоваться готовые конструкции из металла или пластика, или же самодельные элементы из оцинкованной стали. Слив с плоской крыши осуществляется посредством сливных труб, расположенных в каналах, подведенных к желобам.

В случае с выступом плоская кровля с наружным водостоком будет закладываться иначе. Как правило, для обустройства водоотвода здесь используются прямоугольные желоба и трубы, закрепленные на вертикальных держателях. Чтобы сливные трубы крепились к желобам, в выступе нужно заблаговременно проделать необходимое количество отверстий.

Кровля с водостоком. Правила и последовательность сборки желобов 12

Впрочем, гораздо более эффективным вариантом конструкции является плоская крыша с внутренним водостоком. Чтобы такая система могла работать, кровля с минимальным уклоном в 2 градуса делится на участки. Для одного такого участка площадью около 150-200 кв.м. требуется отдельный стояк. Если общая площадь кровли меньше указанных величин, то для водоотведения достаточно будет единственного стояка.

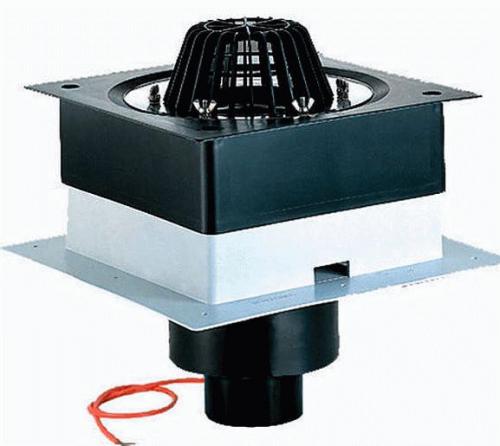

В точках с уклоном устанавливаются наружные водосточные воронки для плоских крыш, оборудованные грязеуловителями. Учитывая то, что водосток внутренний, эти воронки чаще всего располагаются возле центра крыши, а сливные трубы заводятся в здание и подключаются, например, к канализационной системе. Для предотвращения замерзания жидкости возле воронок не будет лишним подвести к этим участкам обогревательный кабель. Внутренние элементы водосточной системы должны отапливаться постоянно по всей своей протяженности.

Внутренний водосток плоской кровли снип. Классификация систем отвода осадков

Для транспортировки воды с поверхности плоской кровли существуют следующие типы водосточных систем:

  • наружный неорганизованный. Он предполагает самопроизвольное стекание атмосферных осадков, применяется, в основном, при обустройстве небольших хозяйственных построек, высотой не более двух этажей;
  • наружный организованный . Здесь предполагается сбор осадков с помощью желобов, совместно с воронками, с последующей транспортировкой осадков в водостоки. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве малоэтажных жилых и нежилых строений с высотностью до пяти этажей.
  • внутренний . Прием воды проходит в специально созданные и укрепленные на поверхности кровли водосточные воронки, отвод воды проводится по стоякам, находящимся внутри здания.

Водосточные системы наружного типа отлично зарекомендовали себя в южных регионах, где вода замерзает в течение небольшого сезонного промежутка или не замерзает вовсе. В районах с умеренным климатом наружные водостоки рекомендованы исключительно для чердачных сооружений.

На бесчердачных кровлях снег будет постоянно подтаивать в течение всего зимнего периода из-за тепла, поступающего изнутри здания. Попадая, затем, в холодные водоводы талая вода замерзает и образует ледяные заторы.

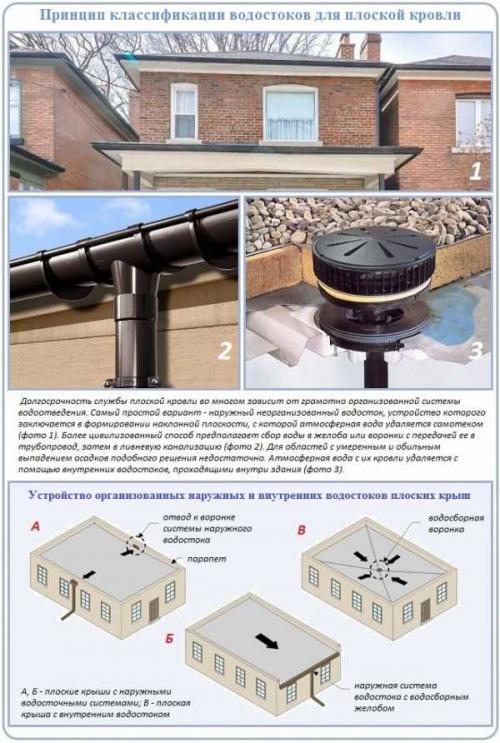

Кровля с водостоком. Правила и последовательность сборки желобов 13

Конечно, если у плоской крыши есть чердачное помещение, то процесс подтаивания снега на поверхности кровли можно приостановить понижением температуры воздуха непосредственно на самом чердаке, открыв слуховые окна.

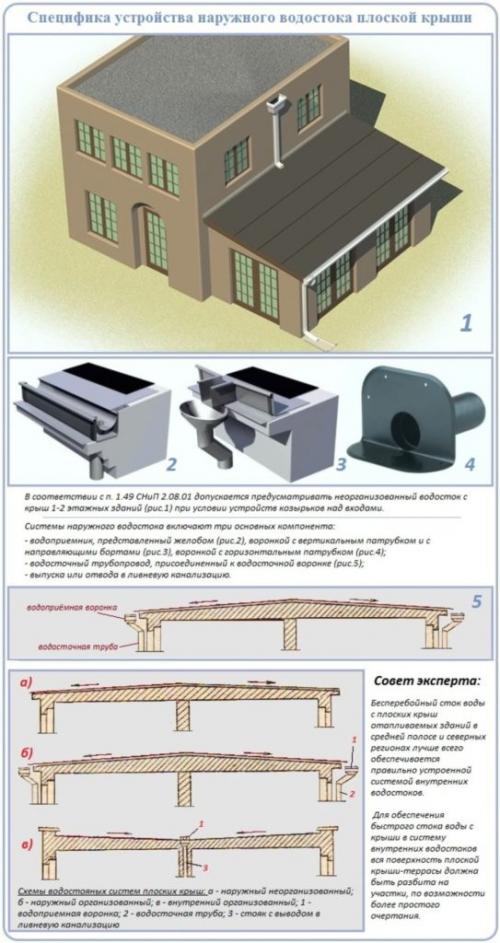

Кровля с водостоком. Правила и последовательность сборки желобов 14

В северных областях существует угроза разрыва кровельного покрытия при резком похолодании. В водосточных трубах могут образоваться пробки, препятствующие свободному току оставшейся на крыше воды. Под действием низкой температуры, оставшаяся на кровле вода начинает кристаллизоваться, существенно увеличивая свой объем, попутно разрывая впитавший эту воду материал. Поэтому, в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, то есть неотапливаемые, постройки и здания.

Холодные складские сооружения, к примеру, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобных сооружений способствует выравниванию температур системы и окружающей среды, в результате чего система наружного водоотведения полноценно функционирует.

А вот жилые дома с плоскими кровлями, построенные в наших широтах, обустраивают водостоками внутреннего типа. Данная конструкция хоть и обходится дороже, но исправно функционирует в течение всего года. Стояки, расположенные внутри здания, постоянно прогреваются внутренним теплом, препятствуя образованию ледяных заторов.

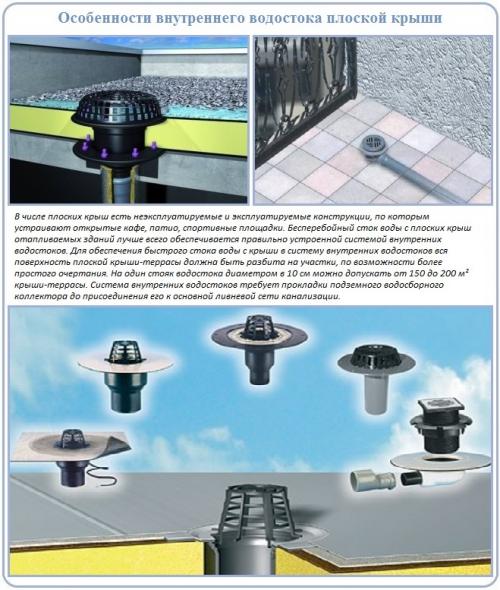

Кровля с водостоком. Правила и последовательность сборки желобов 15

Водосток для плоской кровли с парапетом. Особенности водоотведения с плоской кровли

Конструкция плоской кровли требует соответствующих защитных решений, которые обеспечат водонепроницаемость и отвод осадков. Если пренебречь этим вопросом, кровельный пирог быстрее «ослабеет» и потребует внепланового ремонта. Водосточная система для плоской кровли снижает негативные последствия.

Уклона плоской кровле бывает от 2 до 5%, поэтому организовать отвод воды – не проблема. Но, не исключены продолжительные осадки и, чтобы крыша всегда оставалась сухой, необходимо обустраивать специальный водоотвод.

Отвод влаги с плоской кровли реализуют как традиционными методами, так и с помощью современных систем.

Классический метод водосток, который монтируют на месте выступа или на нижних точках свеса кровли. Бывает, что на краю крыши нет места для установки водостока, в таком случае помогут ограждающие стенки. Эти стенки защищают стены сооружения от стекания воды.

Из современных прогрессивных способов – сифонно-вакуумный и гравитационный. Первый представляет собой специальную систему, которая всасывает воду. Второй – вода попадает в водосточную воронку, а оттуда – в сточные трубы, расположенные под наклоном.

Чаще всего, если нужно обеспечить водосток с плоской кровли, устанавливают водосточные воронки, через которые вода попадает в сточные трубы, а уже оттуда – в канализационную систему, грунт или специальную емкость. Сами трубы могут быть расположены снаружи или изнутри дома.

Для беспроблемного водооттока, воронки располагают в нижних точках кровли, учитывая наклон (минимальное значение – 3%). Водосточных воронок ставят сразу несколько, что необходимо, если одна из них в ходе эксплуатации будет закупорена. Все эти элементы подсоединяют к одной сточной трубе. Желательно предусмотреть аварийный отлив, так как есть вероятность, что основная система не выдержит нагрузки.

Сами элементы подбирают в зависимости от типа крыши и того, каким образом она утеплена. В холодные сезоны участки водоотводной системы могут замерзать, что приводит к закупорке труб. Чтобы избежать этого, устанавливают сливные воронки для плоской кровли с подогревом.

Если учесть все нюансы водоотведения, то крыша не только получит необычный внешний вид, но и будет защищена от скопления осадков.

Водосток для плоской кровли с парапетом. Особенности водоотведения с плоской кровли
