Современная электрическая плита достаточно сложное оборудование, которое в своей конструкции имеет различные таймеры и датчики.

Электроплиты есть одно, двух и трехфазные.

Если проект квартиры предусматривает установку данного устройства, то в кухне должны быть надлежащие электрические разъемы, и его подключение не составит особой сложности. В противном случае выполнение данной работы потребует определенных знаний и умений.

Электроплита потребляет, acheter viagra сравнительно, большую мощность, а, поэтому, такое условие может обеспечить лишь специальная электропроводка, основные требования к которой следующие:

• отдельная линия с 3-х жильным кабелем из меди (фаза, ноль, заземление для защиты), сечение не меньше шести миллиметров;
• на линии должна быть защита автоматом (от 25 до 40 А, это зависит от мощности плиты);
• линию нужно защитить от утечки напряжения, для этого применяют дифференциальный автомат или устройство защитного отключения (УЗО).

Относительно монтажа проводки, то ее делают скрытой или открытой. Открытая проводка: все провода уложены в гофрированную трубу или кабель-канал. Скрытую проводку выполняют в штробах, которые заделывают раствором цемента или алебастром.

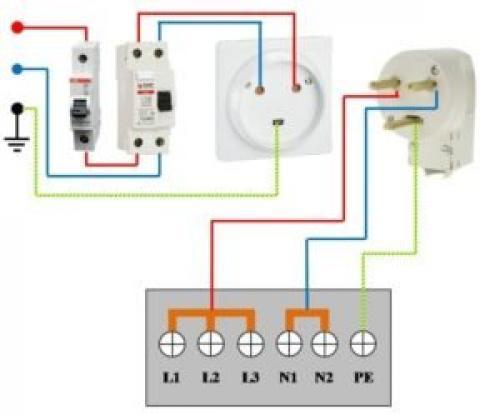

Подключение электроплиты при помощи розетки и вилки (штепсельное соединение, рисунок 1). Если производитель не укомплектовал плиту электрокабелем с вилкой, то нужно приобрести кабель ПВС 3х4 длиной не менее 2 метра. В квартирах старой постройки следует заменить розетку. Важное условие: вилка и розетка должны быть рассчитаны на мощность не меньше 32 А.

Подключение электроплиты с использованием клеммника (рис. 2). Мощную плиту подключают через клеммника, который должен быть рассчитан на ее мощность, не меньше 40 А.

Подключения электроплиты «напрямую» (рис. 3). Такой способ – без розеток и клеммников – обеспечит более высокую безопасность и надежность линии, но для такого варианта следует проложить новую линию кабеля от электрического щитка. При этом, многие для такого монтажа предпочитают круглый кабель (например, NYM), он более удобный для такого вида работ.

Электрические схемы подключения электроплиты

Большинство моделей данного оборудования подключают к сети 220 В (однофазное подключение) или к 380 В (двухфазное или трехфазное).

Для разной величины напряжения применяются разные схемы, которые монтируются при помощи специальных перемычек в клеммном разъеме электрической плиты.

Схема подключения указывается в инструкции к прибору или предоставлена в виде наклейки на плоскости задней панели рядом с клеммным разъемом.

Клеммы (контакты) изображаются стандартно – L1, L2, L3, N1, N2, PE – и также стандартные схемы подключения к ним.

Схема однофазного подключения (рис. 4).

Схема двухфазного подключения (рис. 5).

Схема трехфазного подключения (рис. 6)

Установку, монтаж и подключение электроплиты выполняют в определенной последовательности. Прежде всего, после распаковки оборудования, его проверяют на наличие механических повреждений.

Обязательно: плиту следует устанавливать по уровню, регулируя его с помощью ножек.

Дальше – установить новую или заменить розетку. Розетка должна быть специальной: силовая с заземлением, изготовленная из специального материала, выдерживающего повышенную температуру и нагрузку.

Установка электрической плиты. Виды электрических плит

Современные бытовые электроплиты делятся на две категории, каждая из которых характеризуется типом варочной поверхности:

• изделия с эмалированной столешницей и чугунными конфорками;
• модели со стеклокерамической варочной поверхностью.

К недостаткам любых моделей, вне их категории следует отнести некоторую тепловую инерционность – их варочные поверхности медленно достигают рабочей температуры и также медленно остывают. Поэтому установить нужный температурный режим бывает достаточно затруднительно. Из-за этого в бюджетных вариантах предусмотрена фиксированная регулировка тепловой мощности – на три…6 положений.

Несомненным достоинством изделий с чугунными конфорками является их более демократичная цена. Модели с со стеклокерамической поверхностью имеют ровную варочную плоскость. В качестве нагревательных элементов этих изделий могут использоваться ленточные, галогенные или индукционные устройства, у которых гораздо проще осуществлять регулировку мощности.

Поэтому дешевые стеклокерамические электроплиты имеют простейший поворотный регулятор, а дорогие модели могут оснащаться электронным или сенсорным управлением. Кроме того, дизайн конфорочных приборов сложился десятилетия назад и сегодня определяется типом и размером нагревательных элементов. Внешний вид плит с варочной стеклокерамической панелью постоянно совершенствуется, они имеют более стильный вид и большую эргономичность.

К недостаткам стеклокерамических моделей следует отнести несоответствие размера варочной панели днищу кухонной посуды. Однако данный недостаток компенсируется использование нескольких индивидуальных нагревательных элементов.

Сегодня наиболее популярными брендами бытовых кухонных электроплит являются «Beko» и «Vestel» (Турция), «DeLuxe» (Россия), «Gefest» – «Гефест» и «Атлант» (Беларусь), «Ardo», «Candy», «Indesit» и «Zanussi» (Италия), «Blomberg», «AEG» и «Bosch» (Германия), «Electrolux» (Швеция).

Конечно качество работы любого изделия, вне зависимости от бренда, завит от соблюдения правил эксплуатации. При этом правильность подключения влияет не только на эксплуатационные характеристики, но на безопасность пользования.

Следует знать, что электроплиты выпускаются с напряжением питание как 220,0 вольт, так и 380,0 вольт. Для городской квартиры следует выбирать изделия первой категории. Если человек проживает в частном доме и имеет трехфазный подвод, то предпочтение следует отдать электроплитам, рассчитанным на напряжение 380,0 вольт.

Как подключить электроплиту с четырьмя проводами. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить электроплиту в частном доме. Основные требования

Установка и правильное подключение электрической плиты может не получиться, если не соблюдать специальные правила по установки электрических бытовых приборов.

Важно! Если выполнять все этапы подключения самостоятельно, то можно потерять право на гарантийное обслуживание техники в сервисном центре.

В условиях современной городской квартиры все работы выполнить легко — там строители уже установили специальную розетку или раздаточную коробку. Это значительно экономит время и позволяет быстрее подключить электрическую плиту. А вот домовладельцам частных строений или жильцам старых квартир все надо будет делать самостоятельно, в точности соблюдая рекомендации, чтобы установка и последующее подключение к домашней сети электрической плиты было выполнено на профессиональном уровне.

Необходимые для проведения работ материалы:

• трехжильный кабель с сечением 4—6 мм — это зависит от его длины: чем длиннее, тем толще сечение, чтобы выдерживать напряжение;
• отдельный автомат в щиток, чтобы правильно подключить бытовую технику (его покупают на 32 или 40А, что зависит от сечения кабеля);
• УЗО — устройство защитного отключения, которое охраняет дорогую технику от перенапряжения;

УЗО и автомат отключения — это обязательные составляющие принципиальной схемы подключения электроплиты, независимо от ее модели. Именно они уберегут вашу помощницу от довольно частых перепадов напряжения в городской электрической сети. Устанавливают их на одну монтажную рейку обязательно до счетчика, при этом номинальное значение УЗО всегда больше автомата. Также необходимо сделать рядом с домом заземление .

Источник: https://doma-na-veka.ru/novosti/kak-podklyuchit-plitu-kak-podklyuchit-elektroplitu-samostoyatelno-i-poshagovo-shemy-video

Как подключить плиту к розетке 220 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта  (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32 , обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия.  Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand   2P+E, 32А . Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту 380. Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов : скрытой установки, накладные, комбинированные.

1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;



   Фото – типы

2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Как подключить электроплиту 380 на 220. Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Источник: https://doma-na-veka.ru/novosti/kak-podklyuchit-plitu-kak-podklyuchit-elektroplitu-samostoyatelno-i-poshagovo-shemy-video

Как подключить трехфазную плиту в однофазную сеть. Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плиты Источник elektriki23.ru

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розетку Источник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой. Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка.

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль. Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам. И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется.

Как подключить электроплиту к трём фазам Источник electrik.org

Отличия индукционной плиты от электрической, принцип ее работы, плюсы и минусы

О заземлении

Перед тем как подключить электрическую плиту, вы должны осознать, что этот прибор имеет большую мощность. Поэтому заземлять его надо в обязательном порядке.

Самый простой вариант – провести заземление через систему заземления частного дома. Конечно, если оно есть. Обычно заземлительный контур формируется на улице и вводится в распределительный щиток, где устанавливается болт. Именно к нему земля и присоединяется гайкой.

Система заземления в распределительном щите Источник legkovmeste.ru

Если заземления в доме нет, то его можно сделать. Это небольшая проблема, которая решается быстро. Для этого на улице около дома вбиваются три штыря, сделанные, к примеру, из стальной арматуры. Вместо них можно использовать любой металлопрофиль. Штыри вбиваются на глубину до 2 м по углам равностороннего треугольника и соединяются между собой той же арматурой или стальной полосой толщиною 3 мм и шириною 30 мм.

После чего треугольный контур соединяется с распределительным щитом той же полосой или проволокой катанкой диаметром 6 мм. В щите устанавливается болт, к которому и будут подводиться все заземляющие провода от бытовой техники. А может быть и от всех розеток.

Внимание! Заземляющий контур надо обязательно проверить на сопротивление, которое не должно быть меньше 8 Ом. Для этого придётся пригласить специалиста со специальным прибором. Он должен по этому случаю составить акт.
