Перфоратор Hitachi DH 24PC3: Обзор и характеристики

Перфоратор Hitachi DH 24PC3: Обзор и характеристики

Введение

Перфоратор Hitachi DH 24PC3 – это мощный и надежный инструмент, который идеально подходит для пробивания скважин в различных материалах, таких как бетон, кирпич, камень и другие. В этой статье мы рассмотрим основные характеристики и функции этого перфоратора, а также его преимущества и недостатки.

Характеристики

• Мощность двигателя: 1200 Вт
• Максимальная скорость вращения: 1000 об/мин
• Максимальная скорость удара: 3000 уд/мин
• Максимальный диаметр скважины: 24 мм
• Вес: 4,4 кг

Функции

Перфоратор Hitachi DH 24PC3 имеет несколько функций, которые делают его еще более удобным и функциональным.

Режимы работы

Перфоратор имеет два режима работы: ударный и безударный. В ударном режиме он производит удары по поверхности материала, что позволяет ему быстро пробивать скважины в бетоне, кирпиче и других материалах. В безударном режиме он работает как обычный электродренажный станок, что позволяет ему производить точные и аккуратные сверления в металле и дереве.

Система охлаждения

Перфоратор имеет систему охлаждения, которая предотвращает перегрев двигателя и удлиняет его срок службы. Система охлаждения работает автоматически, и не требует никаких дополнительных настроек или обслуживания.

Удобство использования

Перфоратор имеет несколько функций, которые делают его еще более удобным и функциональным. Он имеет ручку с резиновым покрытием, которая предотвращает скольжение и обеспечивает удобное и безопасное удержание инструмента. Он также имеет переключатель режимов работы, который позволяет быстро переключаться между ударным и безударным режимом.

Преимущества

• Высокая мощность двигателя
• Удобный и безопасный дизайн
• Автоматическая система охлаждения
• Быстрое переключение режимов работы
• Удобная ручка с резиновым покрытием

Недостатки

• Вес инструмента может быть высоким для некоторых пользователей
• Цена может быть высокой по сравнению с другими перфораторами

Заключение

Перфоратор Hitachi DH 24PC3 – это мощный и надежный инструмент, который идеально подходит для пробивания скважин в различных материалах. Он имеет несколько функций, которые делают его еще более удобным и функциональным, таких как режимы работы, автоматическая система охлаждения и удобная ручка с резиновым покрытием. Если вы ищете надежный и мощный перфоратор для работы с бетоном, кирпичом и другими материалами, то Hitachi DH 24PC3 – это отличный выбор.

Связанные вопросы и ответы:

Что такое Перфоратор Hitachi DH 24PC3

Как вы установите перфоратор Hitachi DH24PC3, если имеете навыки слесарных работ и знание основных правил использования электрических приборов. Перед началом сборки, убедитесь, что у вас есть подготовленный рабочий стол, новый комплект резиновых изделий, необходимые смазывающие материалы, инструменты и тестер.

Сборка перфоратора делится на несколько этапов.

Сборка механической части перфоратора Hitachi DH24PC3

Сборка механической части начинается со сборки отельных узлов, входящих в блок.

Сборка промежуточного вала перфоратора

Промежуточный вал входит в состав редуктора перфоратора и выполняет две функции:

— передает вращательный момент на ствол перфоратора;

— преобразует вращательный момент в возвратно-поступательный импульс за счет работы пьяного подшипника.

На вал поз.52 надевается пьяный подшипник поз.53, косозубая большая шестерня поз.54, металлическое кольцо поз.55 и подшипник поз.56.

В перфораторе Hitachi DH24PC3 применены подшипники японского производства типа 626VVM. Габариты подшипника 6x19x6. Можно заменять российским аналогом типа 26.

Пьяный подшипник, косозубая шестерня, подшипник намазываются смазкой. Из отечественных аналогов рекомендуется смазка фирмы Нанохим, маркируемая как ПМ или Нанотех под маркировкой Металлплак Электра.

С другой стороны на вал надевается муфта сцепления поз.51, прижимная пружина поз.50, прямозубая шестерня поз.49, рычаг переключателя режимов поз.48, металлическая втулка поз.47.

Собранный вал вставляется во внутренний корпус перфоратора поз.41.

Сборка ствола ударного механизма перфоратора

Чтобы начать сборку ударного механизма перфоратора, необходимо запрессовать в крышку корпуса механического блока собранный ствол перфоратора.

На ствол поз.24 надевается прямозубая шестерня поз.25, пружина винтовая поз.26, стальная шайба

М30 поз.27, фиксирующее кольцо поз.28.

В корпус узла механического блока необходимо запрессовать подшипник поз.15, в который в свою очередь запрессовывается сам ствол.

В корпус поз.10 вставляются:

— масляный уплотнитель поз.12;

— втулка ударного механизма поз.13;

— войлочное уплотнение поз.14;

— запрессовывается подшипник 6904DD поз.15;

— вставляется металлическая ограничительная втулка поз.16;

— все фиксируется стопорным кольцом поз.17.

Для запрессовки подшипника используйте пресс, либо ручную деревянную наставку.

Наружная обойма подшипника перед установкой предварительно смазывается смазкой.

Корпус поз.10 торцом упирается в цилиндрическую прокладку из алюминия, меди или дерева.

Подшипник вкладывается в корпус и при помощи наставки и молотка запрессовывается. При запрессовке не допускается перекосов.

Собранный ствол вставляйте в корпус и запрессовывайте, соблюдая осторожность.

Запрессовка выполняется при помощи пресса или тисков с простым приспособлением. В качестве приспособления используйте наставку из дерева или мягкого материала.

Сборка бойков

В перфораторе используется два вида бойков.

Для отправки комментария вам необходимо авторизоваться .

Какие характеристики и функции у Перфоратора Hitachi DH 24PC3

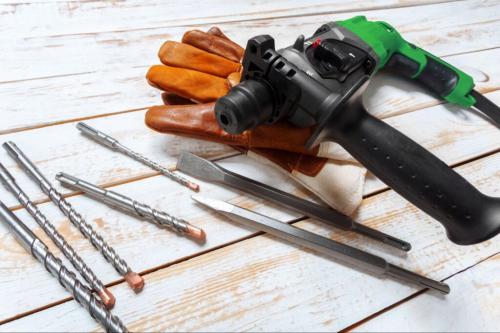

Звук перфоратора узнается сразу. Когда мы его слышим, сразу понимаем, что рядом идет ремонт/что-то строится. Инструмент универсальный в применении, способен справиться с самыми разными работами: от просверливания отверстий до демонтажа отделочных материалов. В статье расскажем, что такое перфоратор, какие виды инструмента бывают, как с ним работать, как выбрать хорошую модель.

Что такое перфоратор и как он работает

Перфоратор — электрический инструмент, оснащенный ударным механизмом, с возможностью сверления. Можно сказать, что совмещает функциии. Его используют в профессиональных сферах, а также для домашних работ. А чтобы найти лучший вариант, нужно знать, какие бывают перфораторы. По весу они делятся на 3 группы:

Легкие — до 4 кг, 400–800 Вт. Это оптимальные модели для простого ремонта, когда нужно закрепить гипсокартон на стенах, монтировать сантехнику, укрепить полку, сделать розетки. Если включить ударный режим, можно избавиться от плиточного клея и сбивать плитку.

Средние — до 8 кг, до 1000 Вт. Такие перфораторы используют мастера-отделочники в процессе электромонтажных работ, при прокладке коммуникаций. С помощью оборудования можно делать штробы для проводки, сквозные отверстия, убирать напольные покрытия.

Тяжелые — свыше 8 кг, до 2000 Вт. Модели предназначены для профессионалов, которые занимаются демонтажем, сложным ремонтом, прокладкой коммуникаций. Инструментом можно создать отверстия диаметром более 100 мм, бурить камень, скалывать бетон. Чтобы уровень вибрации был ниже, в рукоятках устанавливаются демпферы.

Все

Теперь расскажем, какой по конструкции перфоратор можно выбрать для дома. Здесь есть два варианта:

Вертикальный — компактные модели, позволяющие работать в условиях ограниченного пространства. Мотор в них располагается вертикально, при этом хорошо охлаждается даже при ударных нагрузках.

Горизонтальный — привычная для многих по внешнему виду конструкция. Применяется для скалывания плитки, сверления при оптимальном балансе положения инструмента.

Корпус может быть выполнен из ударопрочного пластика или прочного металла.

Технические характеристики перфоратора

Выбирая, какой перфоратор купить, нужно определиться, для каких целей он будет использоваться. В зависимости от этого подбирается модель с соответствующими техническими характеристиками:

Мощность. Варьируется в пределах 400–2000 Вт. Для работ в быту хватает 400–500 Вт. Если часто работаете с прочными основаниями, мощность должна быть более 1000 Вт.

Ударная энергия. Значения составляют 1–20 Дж. Высокие показатели нужны, если приходится работать с камнем, железобетоном, бетоном. Для пенобетона и кирпича это может быть разрушительным (сколы, трещины), нужна модель с меньшей энергией удара.

Обратите внимание: сила удара и уровень нажима пользователем не связаны. Параметр зависит только от веса и мощности инструмента.

Все

Частота ударов. Характеристика указывает на число движений бойка за одну минуту. Показатель варьируется в пределах 0–5000 уд/мин.

Частота вращения шпинделя. Для сверления подойдет модель с показателями до 2000 об/мин. При бурении скорость не так важна, она может не превышать 1000 об/мин.

Число режимов. Их может быть два (обычное сверление и с ударом) или три (плюс удар).

Диаметр сверления. Показатель зависит от разновидности оснастки и материала. Для бура значение составляет 10–80 мм, для коронки — 12–160 мм. Если предстоит работать только с анкерами и дюбелями , большой диаметр не потребуется. Для отверстий под коммуникации лучше выбирать инструмент с диаметром от 100 мм.

Тип патрона. Выделяют две разновидности: SDS-plus (для простых инструментов до 4 кг) и SDS-max (для тяжелых и средних перфораторов, предназначенных для интенсивных нагрузок).

Все

Чем отличается перфоратор от ударной дрели: выделяем параметры

Мы разобрались, для чего нужен перфоратор. Но есть еще, работающая по сходному принципу. Многие считают, что это взаимозаменяемые инструменты. Но специфика ударов, их происхождение, соответственно, и результат разные. У дрели удар образует трещоточный механизм. То есть различие заключается в происхождении действия. Приведем сравнение параметров в таблице:

Если говорить о том, что в работе практичнее,или, зависит от специфики задач. При взаимодействии с бетоном, камнем, железобетоном лучше проявляет себя перфоратор. Когда ставят дюбели в бетон или кирпич, вполне достаточно дрели. Также она позволяет сверлить хрупкие материалы без повреждений.

Не каждый перфоратор поддерживает все режимы сразу. В определенных моделях предусмотрено только два основных: сверление обычное и с ударом. Наиболее большой функционал у профессионального инструмента.

Как использовать Перфоратор Hitachi DH 24PC3

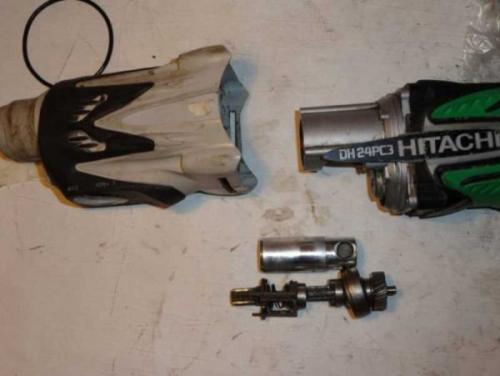

Разборка перфоратора Hitachi DH24PC3 необходима в том случае, если вы хотите отремонтировать инструмент своими руками. Но для этого вам понадобится не только подробная схема перфоратора Hitachi, но и инструкция по его разборке, смазке и сборке. Разборка перфоратора Hitachi не требует специальных навыков от пользователя, если он строго следует рекомендациям, предложенным для инструкций по разборке.

Особенности перфоратора Hitachi

Трехрежимный перфоратор Hitschi DH24PC3 производства японских производителей. Мощность пистолета составляет 800 Вт. На Punch обеспечивает бесступенчатую регулировку скорости 0. 1150 об / мин на контролируемой частоте 0. 4600 ударов / мин Ударная сила составляет 3,2 Дж. Вес перфоратора 2,4 кг. Перфоратор Hitachi DH24PC3 оснащен патроном без ключа типа SDS-plus. Hitachi Hammers предназначены для сверления отверстий до 24 мм в бетоне в режиме отверстия и удара. Режим отбойного молотка помогает удалить плитку, канавки Штробе для прокладки кабеля, трубную связь. Режим ударного сверления позволяет сверлить отверстия в дереве до 32 мм, закручивать шурупы с помощью дополнительных насадок. Для перфорации предусмотрена переустановка передней ручки под любым углом, что создает дополнительное удобство в труднодоступных местах.

Процедура разборки пистолета Hitachi

Чтобы отремонтировать перфоратор Hitachi DH24PC3, необходимо выполнить технологическую операцию, как инструмент для разборки. Начало разборки, подготовка рабочего места, подбор инструментов, сопутствующих материалов, документации. Гладкая поверхность подходит в качестве рабочего места, уложенной бумаги или сетчатого материала. Место должно быть освещено равномерно и адекватно. Из инструментов готовят плоскогубцы, отвертки, пассатижи, аккумуляторы, тиски. В качестве документации вам понадобится разобрать схему, схему смазки и прилагаемое руководство.

Схема перфоратора Hitachi DH24PC3

Разборка перфоратора Hitachi DH24PC3 начинается с демонтажа патрона без ключа.

Какие материалы можно перфорировать с помощью Перфоратора Hitachi DH 24PC3

---

Hitachi DH 24PC3 – довольно распространенная модель перфоратора от японского производителя. Обладает вполне приличными характеристиками, легко справляется с бытовыми задачами и часто используется профессиональными мастерами в качестве вспомогательного инструмента.

Но даже японское качество не страхует от поломок. Отработав без нареканий несколько лет, инструмент выходит из строя. Нести в сервис или покупать новый? Необязательно. Ничего особенного, кроме «футуристического» дизайна, японцы не придумали. Обычный перфоратор, который можно отремонтировать своими руками, как и любой другой.

Возможные поломки

Все перфораторы имеют схожую конструкцию, которую условно можно разделить на две части: механическая и электрическая. Прежде чем разбирать инструмент полностью, следует выяснить, какая «половина» перфоратора отказывается работать.

Неисправности электрической части:

• при нажатии на кнопку ничего не происходит;
• отсутствует плавный пуск и регулировка оборотов;
• искрят щетки.

Неисправности механической части:

• посторонний шум;
• «плюет» смазкой;
• перфоратор не долбит.

Симптомы и причины

Поиск следует начинать с внимательного осмотра «внутренностей». Часто поломки типичны и легко устраняются.

Перфоратор не реагирует на нажатие кнопки

Самой простой причиной могут быть отгоревшие или выпавшие из клемм провода.

Если с проводами внутри перфоратора все в порядке, необходимо прозвонить сетевой кабель. Иногда жилы переламываются возле рукоятки. Поврежденный участок отрезают и подключают кабель заново.

Следующая возможная причина неисправности – износ щеток двигателя. При необходимости их следует заменить.

В случае если провода и щетки в порядке, остается проверить кнопку. Частой причиной неисправности может быть засорение пылью от бурения бетона или кирпича. Решает проблему разборка и чистка. Кнопка может иметь выработку на контактах и корпусе. В этом случае ее лучше заменить на новую.

При установке важно не перепутать провода. На оригинальной кнопке имеется наклейка со схемой и маркировкой клемм.

Отсутствует плавный пуск и регулировка оборотов

В перфораторе Hitachi DH 24PC3 контроль оборотов зависит от степени нажатия на кнопку, а для обеспечения плавного пуска двигателя в ее корпусе установлен тиристор. Нарушение работы может быть вызвано засорением, деформацией контактов или выходом из строя тиристора. В большинстве случаев кнопку приходится менять.

Искрят щетки

Такие симптомы могут проявляться в трех случаях:

1. Щетки плохо прижаты к коллектору ротора. Обычно это результат выработки, и проблема решается заменой на новые.
2. Двигатель начинает искрить в случае попадания пыли и мелких частиц в гнезда щеток и на контакты коллектора. Помогает чистка.
3. Межвитковое замыкание в обмотках статора или ротора. Потребляемый двигателем ток возрастает и вызывает искрение. Если искрит щетка с одной стороны, это говорит о пробое в одной из обмоток статора. «Фейерверк» с обеих сторон – частый признак сгоревшего ротора. Ремонт сводится к замене двигателя полностью или отдельных его частей.

PC3 щетки установлены в пластмассовые бункеры (держатели). Если при эксплуатации перфоратора были перегревы, извлекать бункеры следует максимально осторожно. Пластик становится хрупким и часто прилипает к корпусу.

С механикой немного сложнее. Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи.

Посторонний шум

Симптомы, появляющиеся при износе механической части. Выявить неисправность можно после вскрытия и внимательного осмотра всех деталей. Иногда ремонт ограничивается заменой подшипников. В некоторых случаях требуется замена ствола в сборе с шестерней. Каждый случай индивидуален, всё зависит от интенсивности и срока пользования инструментом.

Реже шум означает, что пора менять смазку. Желательно заказать фирменную, но можно подобрать смазочный материал с аналогичными свойствами от другого производителя.

«Плюет» смазкой

Со временем инструмент начинает «плеваться маслом» через патрон. Особенно сильно это проявляется при нагреве в процессе работы на больших оборотах. Утечка происходит из-за износа сальника на стволе под патроном и (или) сальника на бойке.

Перфоратор не долбит

Со временем перфоратор начинает «плохо бить». Ослабление удара происходит из-за износа компрессионного кольца на поршне. Причина может находиться в смазке в виде пыли и грязи. После замены сила удара возвращается.

Причиной полного отсутствия удара может быть деформация бойка. Со стороны патрона боек расплескивается и просто застревает в стволе. Для устранения неисправности необходимо снять фаску на наждаке, вернув детали прежнюю форму.

Найти причину поломки и устранить ее – полдела. Гораздо сложнее все правильно собрать. Иногда получается с десятой попытки, но это не главное.

Самостоятельно отремонтировать перфоратор Hitachi, не прибегая к услугам сервиса, не такая уж и сложная задача.
